海信LED42K310X3D液晶电视开机三无的故障维修

2022-11-07 18:54:26  阅读 234 次 评论 0 条
摘要:

接修一台海信LED42K310X3D彩电,故障表现为三无,指示灯亮。测量电源板有5V待机电压输出。测量主板各供电电压,发现N101的④脚1.2V供电正常,但⑦脚(EN端)电压为0V。⑦脚标为芯片启动控制端,

     接修一台海信LED42K310X3D彩电,故障表现为三无,指示灯亮。测量电源板有5V待机电压输出。测量主板各供电电压,发现N101的④脚1.2V供电正常,但⑦脚(EN端)电压为0V。⑦脚标为芯片启动控制端,高电平芯片工作,低电平停止工作无输出。V15的b极接VCCK 1.2V,V15导通,V15的c极为低电平,V14截止,12V经VD105(6.5V稳压)形成6V左右的电压,加到N101⑦脚使芯片工作。测V14的b极电压为0V,正常,且VD105负极12V电压也正常,断电测VD105正反面阻值偏大,更换VD105后,故障排除。

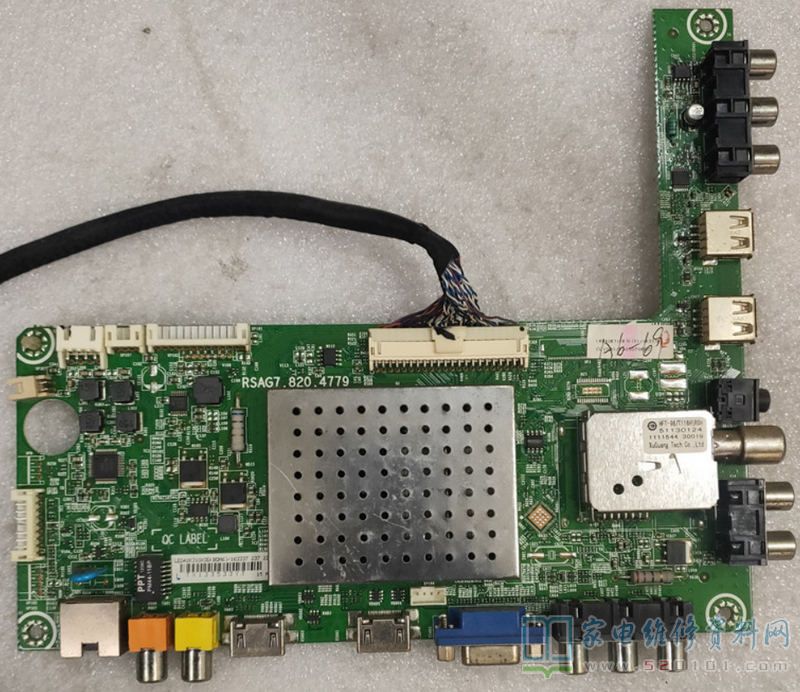

海信LED42K310X3D液晶电视开机三无的故障维修 第1张
