海信TLM52V67PK液晶电视不开机的故障维修

2022-11-05 20:37:28  阅读 134 次 评论 0 条
摘要:

接修一台海信TLM52V67PK型液晶电视,开机出现蓝屏后自动关机,然后又自动开机,如此反复。测5V、12V和24V电压一直正常,查主板上稳压输出的1.8V和3.3V也没问题,于是先写升级数据,写数据时背光

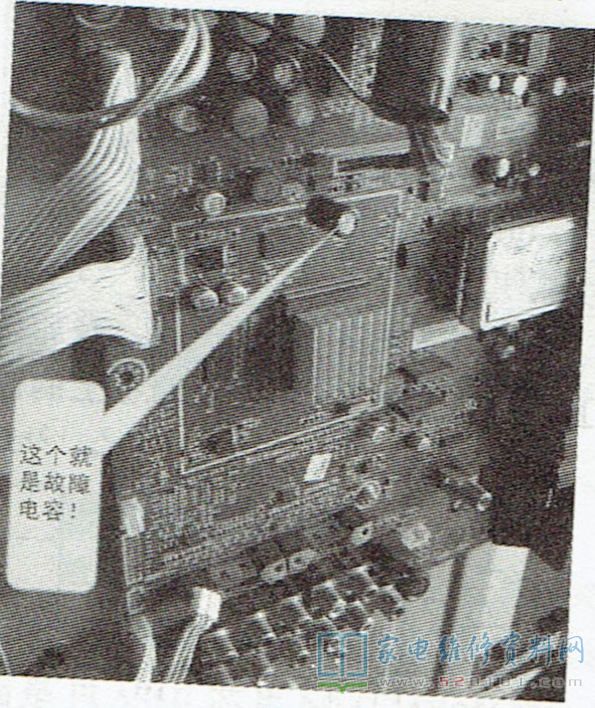

     接修一台海信TLM52V67PK型液晶电视,开机出现蓝屏后自动关机,然后又自动开机,如此反复。测5V、12V和24V电压一直正常,查主板上稳压输出的1.8V和3.3V也没问题,于是先写升级数据,写数据时背光可以一直亮,升级完成后故障依旧。流果多次开/关机,出现图像,但没有声音,且图像上有几处红色雪花点。怀疑供电有干扰。将数字表置于Hz挡,测电源板输出电压和主板上稳压输出电压均没发现问题。随着时间推移,隐约听到伴音,怀疑主板上某组件供电不良,于是用示波器测主板上1.8V、3.3V 和1.3V供电波形,发现1.3V电压波形上的杂波较多。从电路走向看,1.3V是给主芯片供电,找到该电压的滤波电容C821( 470uF/16V),如图1所示。此时测波形也正常,13V也变成了1.2V。

海信TLM52V67PK液晶电视不开机的故障维修 第1张
