接修一台海信TLM32V88x型液晶电视，上电后电源指示灯亮，但二次不开机。测副电源输出的5Vsb电压正常，主电源输出电压均为0V，电源开/关端(Sb)电压为0V;按面板上的“节目+/-”键二次开机，Sb端电压变为4.9V，但背光不亮，也无声音，约持续8s后Sb端电压降为0V。
为判断故障部位，在二次开机期间监测主电源输出的24V电压，发现该电压从0V升到15V后就下降。摘下电源板，带上假负载，强制开机后24V电压仍升到15V就下降，由此判断电源板有问题。

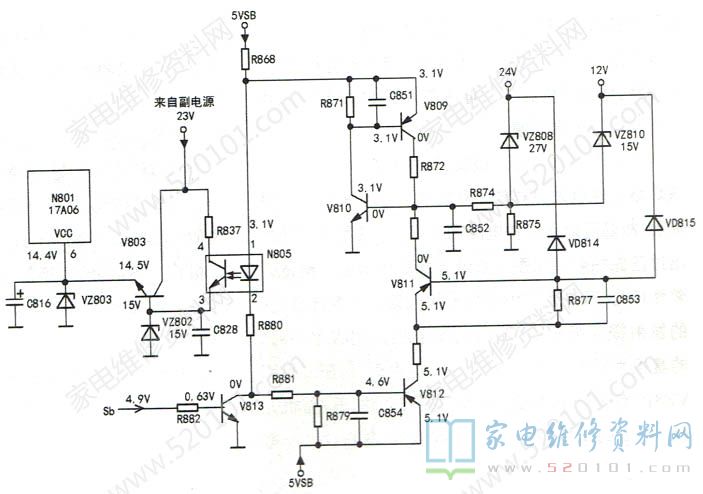

测主电源的整流二极管、滤波电容均正常，查稳压环路元件也未见异常。从实测的24V电压变化情形看，故障可能是保护电路动作所致。该机主电源输出过压保护电路如图1所示(图中所示电压均是正常电压)。
三极管V810、V809组成模拟可控硅，V809的发射极为阳极A，V810的发射极为阴极K，V810的基极为栅极G。当12V或24V过高时，稳压二极管VZ810或VZ808导通，模拟可控硅动作，开/待机光耦N805的①脚电压被拉低到0.8V左右，N805截止，v803截止，主电源芯片N801(17A06 )⑥脚供电被切断，主电源无输出。大约8s后，CPU输出关机电平(0V)。上电测得V810的b极电压为0.63V，V810的e极电压为0.79V，显然模拟可控硅已动作。断开V810b极后二次开机，出现光栅，测12V、24V正常，说明故障在保护电路本身。经查12V过压保护稳压二极管VZ810不良，换新后故障排除。
小结:1.判断保护电路是否动作，可测模拟可控硅的栅极电压，如为0.6V左右，说明保护电路已动作;如为0V，说明保护电路未动作。2.该机在待机或开机状态时，电源指示灯均为红色。
