海信H65E3A液晶电视灰屏无图像但有声音的故障维修

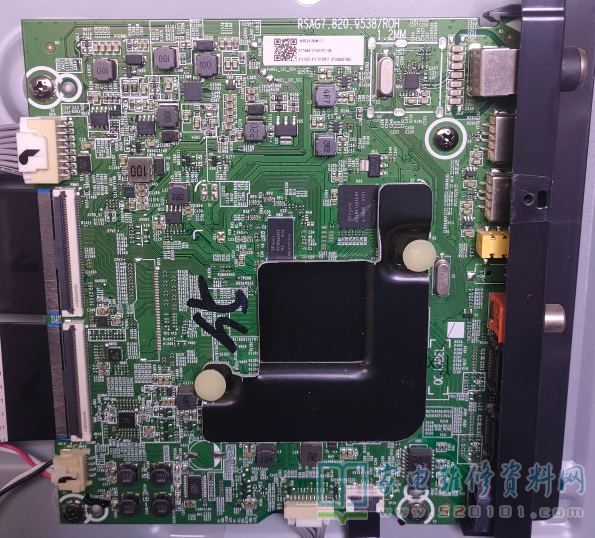

      接修一台海信H65E3A液晶电视（MSD6A648机芯），采用的是RSAG7.7.820.9538主板，故障现象是有声无图灰屏。由于该主板整合了T-CON电路，机器有声音且背光亮，所以重点检查T-CON电路，工作时测量除了VCC 12V正常，VDDA，VGL以及VGH电压（主板上有测试点）全无。怀疑是电源管理芯片或外围有短路造成的，首先用万用表二极管档测量各点对地值，当测到VGL点得到的数值是170和350不正常，断开IC与后级间的0欧电阻IC端恢复正常（二极管特性），排查后级电容无漏电，根据图纸发现VGL还供给N855（RT8926B），该IC是电压转换芯片，更换后机器正常。
