海信TLM26V68液晶电视图像光栅很暗的故障维修

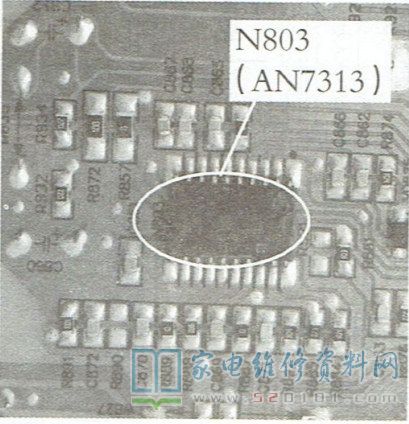

       接修一台海信TLM26V68液晶电视，开机后光栅很暗，只能看到暗淡的图像，但伴音正常。拆开机壳，目测电源二合一板(型号为RSAG7.820.1646/ROH图纸)上无明显损坏的元件。通电用万用表直流电压挡测得电源二合一板输出的5V、12V电压均正常，但背光灯亮度很暗。断电后手摸背光集成块N803 (FAN7313) 表面发烫，据此判断集成块N803性能不良。找到一同型号的集成块代换，焊好后恢复各接插件，通电试机，图像正常，故障排除。相关实物如下图所示。
