近期接到一用户反映，海信液晶电视TLM40V66PK去年开始电视机开机的时候喇叭会有噗嗤一声响，其他都正常，直至今年就出现有时开不了机，多开几次又能正常使用。正巧到用户家里时电视开不了机，于是马上开盖测量各部分电源电压。
该机采用的是1673板的开关电源电路，测量待机电压5V正常，PFC电压408V略高，主电源12V、18V、24V均无输出电压，把插头拔出再测，扔无输出，可判断不是负载引起的故障，于是可把范围故障范围至主电源芯片NCP1396这部分，查看图纸NCP1396各功能脚，12脚为工作电源VCC，测量值为8V，而看图纸该脚处是有一只型号为BZT52C18的稳压二极管的，也就是说该脚的输入电压正常应该是在18V左右，据此可以判断问题出现在NCP1396供电电路上，顺着再看图纸，NCP1396的供电是由PCF变压器L811辅助绕组产生，通过二极管VD813、VD814及C811、C812整流滤波完成，而该电压同时也是PFC芯片NCP33262的工作电源，NCP33262电源8脚与地间也并联了一只18V稳压管，更说明了该电压应在18V左右，又进一步缩小了范围，断开该电压的负载回路，测量空载输出只有9V，于是测量VD813、VD814正常，拆下一只C811测量容值9UF（标称10UF25V），再拆另一只C812测量也有9UF，但esr值一只有20欧，另一只有40欧，与正常的10UF电容的esr值相差太大，找来一只好的10UF50V的电容测量esr值只有2欧，初步判断是这两只电容品质下降，换上两只10UF50V电容，再测量该电压为16V，开机多次正常，噗呲声也消除，经用户使用3天反馈没有了开不了机的现象，至此判定故障排除。
维修小结：PFC会随着电网电压的波动而进行补偿调整稳定PFC电压输出，当电网电压过高时通过PFC管理芯片NCP33262减少变压器L811的磁通量，反之增大，在增大的同时L811的辅助绕组电压也会升高，势必会让VCC电压升高，所以NCP1396及NCP33262电源脚并联的18V稳压管的主要是起到限制电压过高的作用，该例中测量PFC电压有408V略高于正常的385V，所以L811的辅助绕组输出电压会偏低，再加上C811、C812品质的下降，滤波后的电压就会明显低于正常值。造成C811、C812品质下降的因素我认为一方面是使用年限的原因（该机已使用8年时间），另一个因素是选型有问题，电容耐压只有25V，现在城市的供电电压普遍很稳定且在非用电高峰时段基本上都在235V左右，据此推算PFC变压器L811辅助绕组的输出更多时候的电压应该在20V左右，那么选用25V耐压的电容就不合适，所以换上的是50V10UF的电容。
附件链接：海信RSAG7.820.1673电源板电路图.pdf

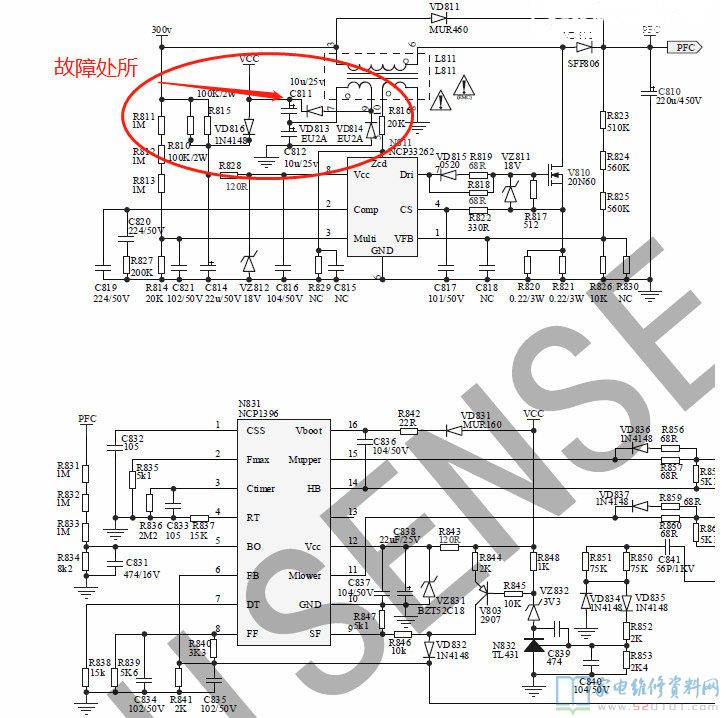

故障关键点

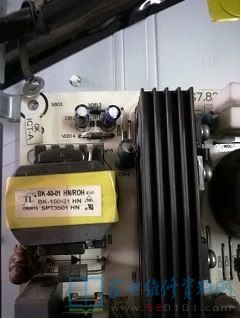

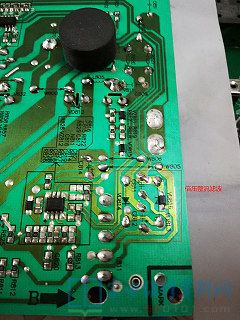

换上的电容

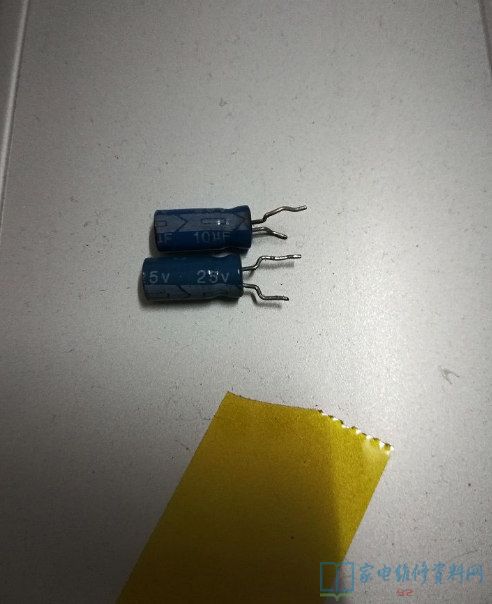

拆下的电容

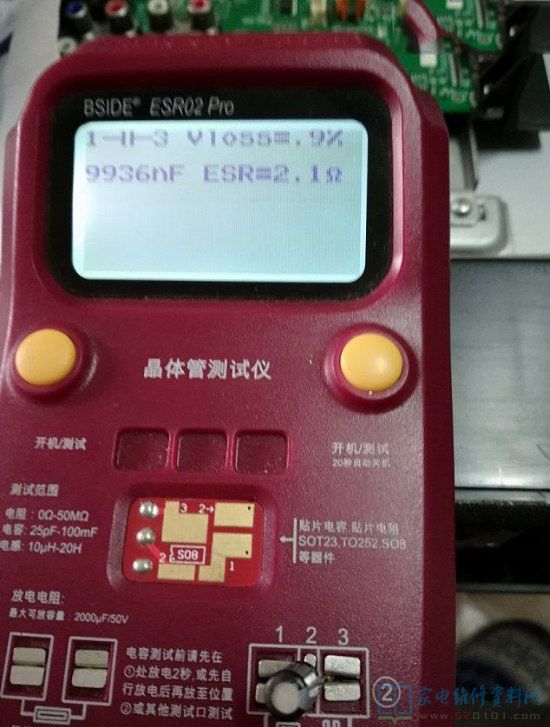

换上好的电容

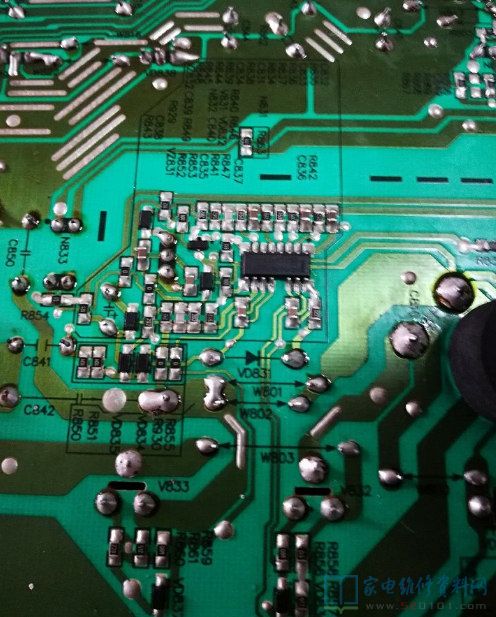

主电源管理芯片

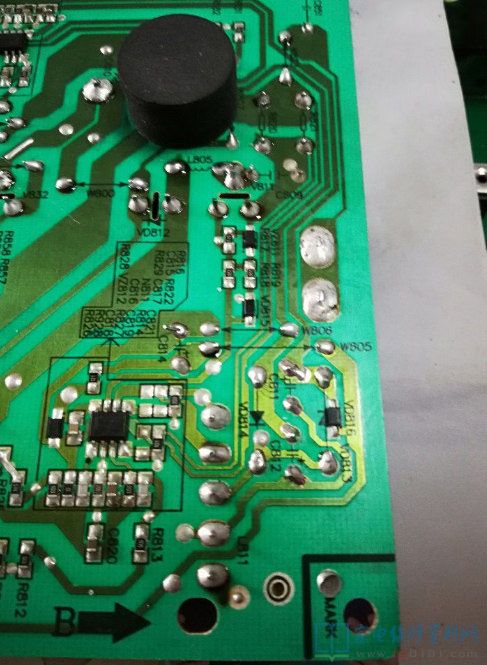

PFC电源芯片

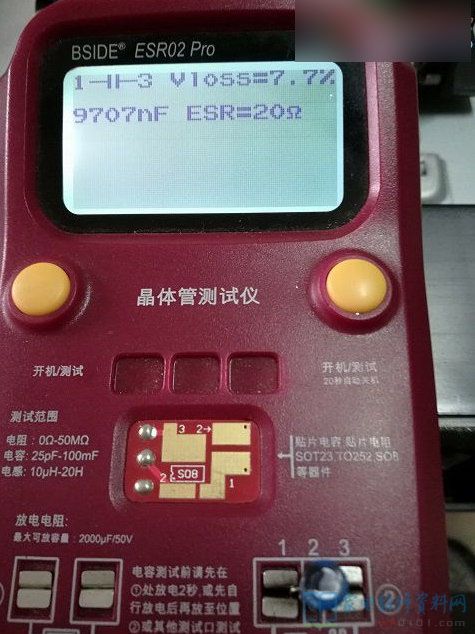

拆下的电容

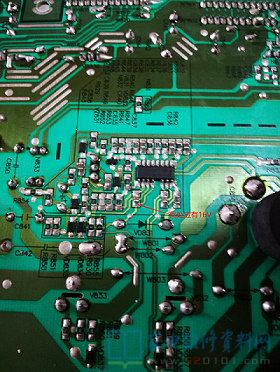

测量电压的位置

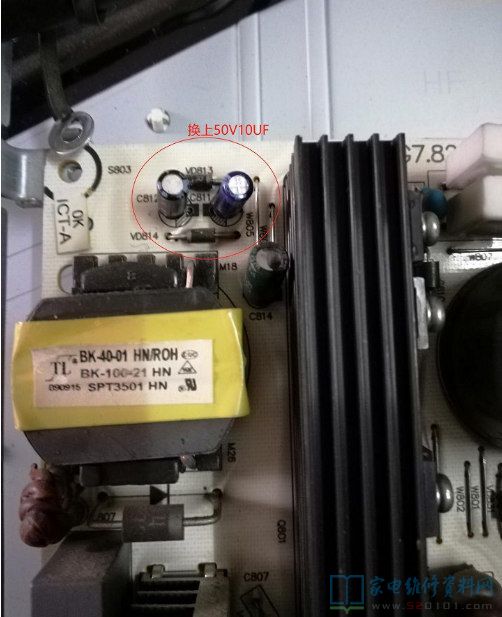

换上的电容
