康佳LC26ES60液晶电视通电指示灯不亮且不开机的维修

2022-10-16 19:19:43  阅读 310 次 评论 0 条
摘要:

接修一台康佳LC26ES60型液晶电视,上电后电源指示灯不亮,不开机。拆开机壳,目测电源二合一板上无明显损坏的元件。测保险丝F901(3.15A/250V )及开关变压器次级整流二极管D950.D951(

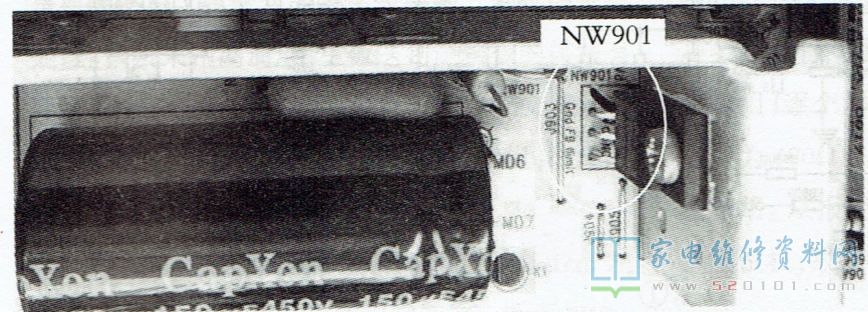

      接修一台康佳LC26ES60型液晶电视,上电后电源指示灯不亮,不开机。拆开机壳,目测电源二合一板上无明显损坏的元件。测保险丝F901(3.15A/250V )及开关变压器次级整流二极管D950.D951(型号为MBR20H100),均正常。上电,测主滤波电容CW901(150uF/450V)两脚电压为290V,正常,但开关变压器次级输出的14.5V电压为0V。断电后检测开关变压器初级电路,发现电源集成块NW901(Q0765R,如图1所示)的②脚与④脚短路。

康佳LC26ES60液晶电视通电指示灯不亮且不开机的维修 第1张

      焊下NW901 ,用同型号的集成块代换后通电试机,电源指示灯亮,光栅出现,输入视频信号,图像、伴音均正常,故障排除。
