长虹UD55B6000iD液晶电视开机三无的故障维修

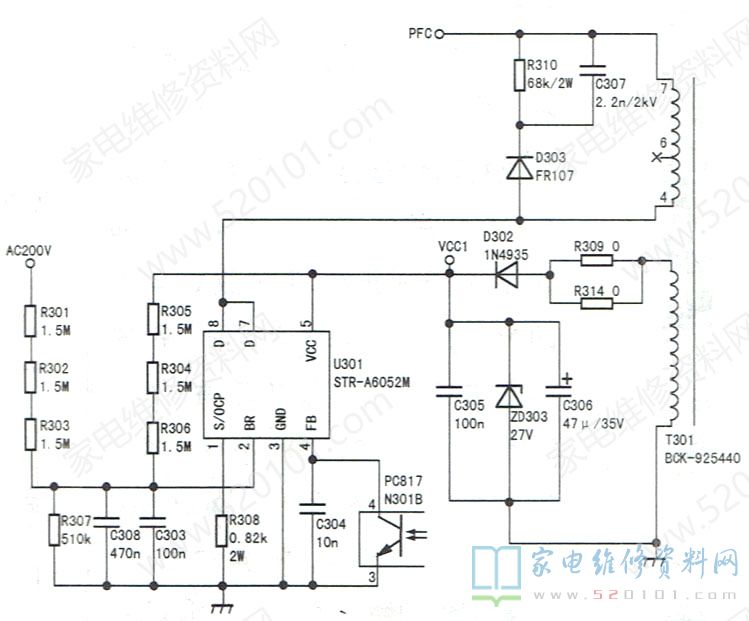

     接修一台长虹UD55B6000iD液晶电视，故障表现为三无。因指示灯不亮，怀疑该机副电源有故障。拆机检查，发现电源板(型号HS250S-4SF01)上副电源块U301(STR-A6052M )炸裂、保险管F101断路。更换U301后细查⑦、⑧脚外围元件D303R310、C307和T301，没有发现异常，相关电路如图2所示。

     为防止故障扩大，断开T301⑦脚，将100W灯泡串接在F101中，通电，灯泡不亮，说明电路无短路现象。装上F101通电，副电源仍无5V电压输出，U301⑦、⑧脚有300V电压，但⑤脚电压为0V，这显然不正常。启动时，U301②脚的启动电压经内部电流源对⑤脚外接电容C306充电。检查②脚外接电阻R301~R303、R307，发现此部分线路开路。补焊后试机，故障排除。此时测得⑤脚电压为18V。

     提示:若U301的⑤脚外接电容C306漏电，ZD303性能不良，或④脚外接稳压电路有故障，则5VSB电压不稳定，易引起整机不工作。
