长虹48Q2EU液晶电视不开机的故障维修

       接修一台长虹48Q2EU液晶电视(机芯ZLM60Hi)故障现象为不开机。通电，测量12V电压正常，但二次开机后背光不亮，同时12V也降为OV，于是断开电源板负载插头，检查其输出的12V电压(注:采用晶辰JCL70D-2SA480-W型电源板的，检测时只需测12V输出滤波电容CS9两端电压即可)为0V。

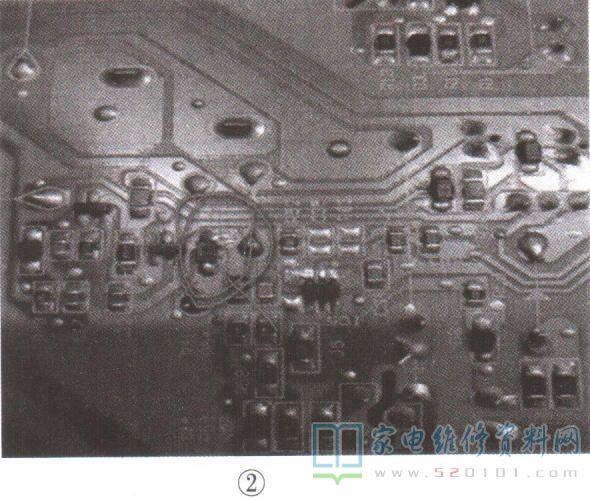

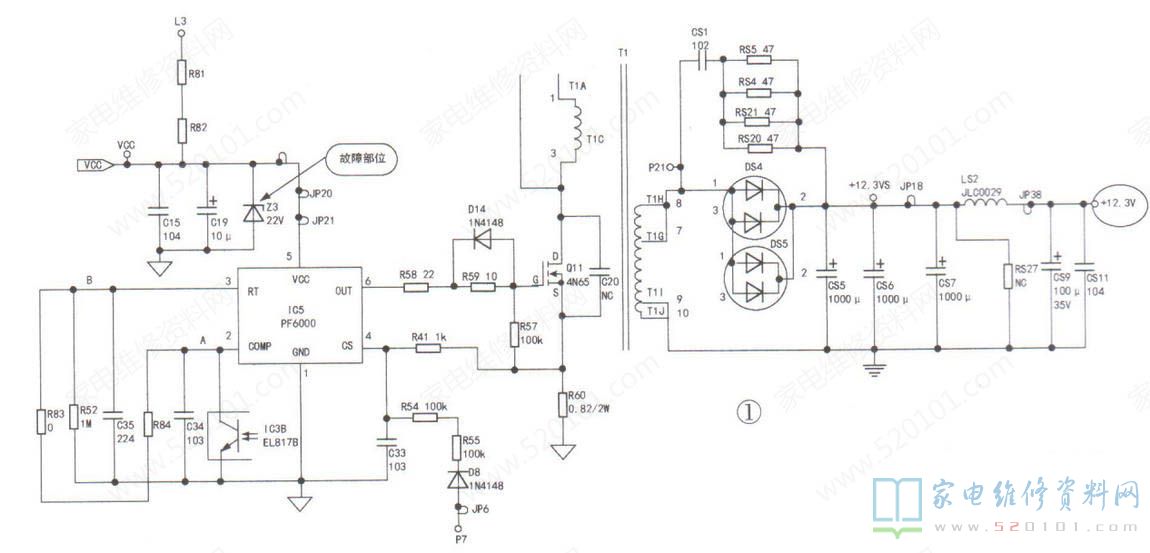

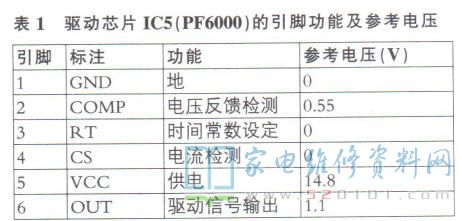

       顺路检查，电源输出电压300V正常;PFC电压滤波电容C3两端电压为392V，也正常，初步可判断是12V电源电压形成电路工作异常引起的。由于12V电源电压形成电路是由驱动控制芯片IC5(PF6000)、驱动管Q11、开关变压器T1及周围元件组成，所以首先测量IC5的供电⑤脚(VCC)，发现电压为6.7V左右(正常为14.8V)，说明是其供电异常而引起12V电压无输出。进一步检查vcC电压形成电路，发现VDD电压输出为16V(开关变压器T1的⑤、⑥脚E、F绕组，经过电阻R6隔离，D11、C18整流滤波形成的VDD电压)，而VCC电压却只有6.7V。于是先断开IC5的⑤脚测量，电压不变，怀疑是外围电路元件失效引起。最后检查发现稳压管Z3(22V )有轻微软击穿情况。更换Z3后，vCC电压恢复正常，故障排除。驱动芯片IC5( PF6000 )的引脚功能及参考电压如表1所示，故障部位电路如图1所示，实物如图2所示。
