长虹49Q1R液晶电视开机三无的故障维修

      接修一台长虹49Q1R液晶电视（ZLM50H-iS机芯），故障表现为三无。通电，测得电源板输出的12V电压不稳定，怀疑故障在电源板上。此机所用电源板型号为HSL55S-1M2 5A8 ( 可用FSPL55S-1M25A8型板代替)，U201 (FA5591) 与Q201、I202组成PFC电路，U401 (NCP1393) 与Q401、Q402、T201、C402等元件组成LLC电路，在T201次级得到两路24V电压，分别供给主板和背光电路。U101( NCP1251)、Q301、T101组成反激功率变换电路，在T101次级产生12V电压，供给主板。

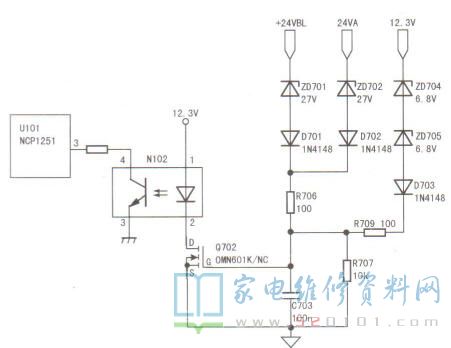

      目测12V滤波电容未见异常。测U101工作条件，发现③脚(过功率检测)瞬间电压升至2.89V，而正常电压应为0.2V。U101③脚外接12V 及双24V过压检测电路，如下图所示。断开N102开机，故障消失，说明故障在N102所接的电路中。经查，ZD705软击穿，换新ZD705后试机，故障排除。
