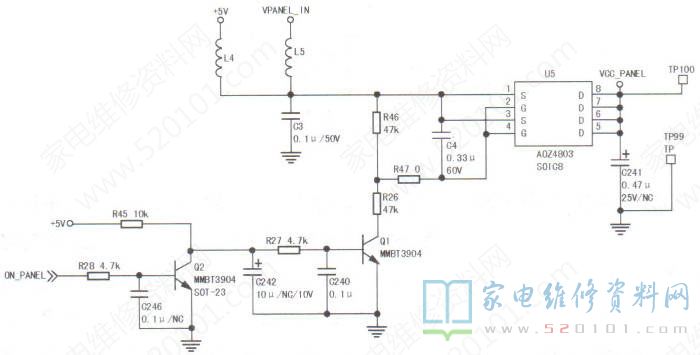

接修一台LED32860iX长虹(机芯:LS30iS)液晶电视，故障表现为灰屏，伴音正常。上电试机，背光亮灰屏。测得主板上的上屏线插座JP9①~⑤脚(VCC_ PANEL )电压为0V，拔下上屏线后再测，依然没有12V电压，这说明问题出在主板的，上屏电压形成电路中。二次开机后，主芯片输出低电平控制信号ON-PANEL，三极管Q2截止，Q1饱和导通，双P沟道MOS管U5(AOZ4803 )导通，其漏极⑤~⑧脚输出12V上屏电压，如图1所示。上电，测得U5的①、③脚电压为正常12V，⑤~⑧脚输出电压为0V，Q1基极电压为0.6V， 判断U5损坏，换新后故障排除。
