飞利浦26TA1000液晶电视不开机的故障维修

2022-12-09 19:48:00  阅读 198 次 评论 0 条
摘要:

一台飞利浦26TA1000型液晶电视,按“开机

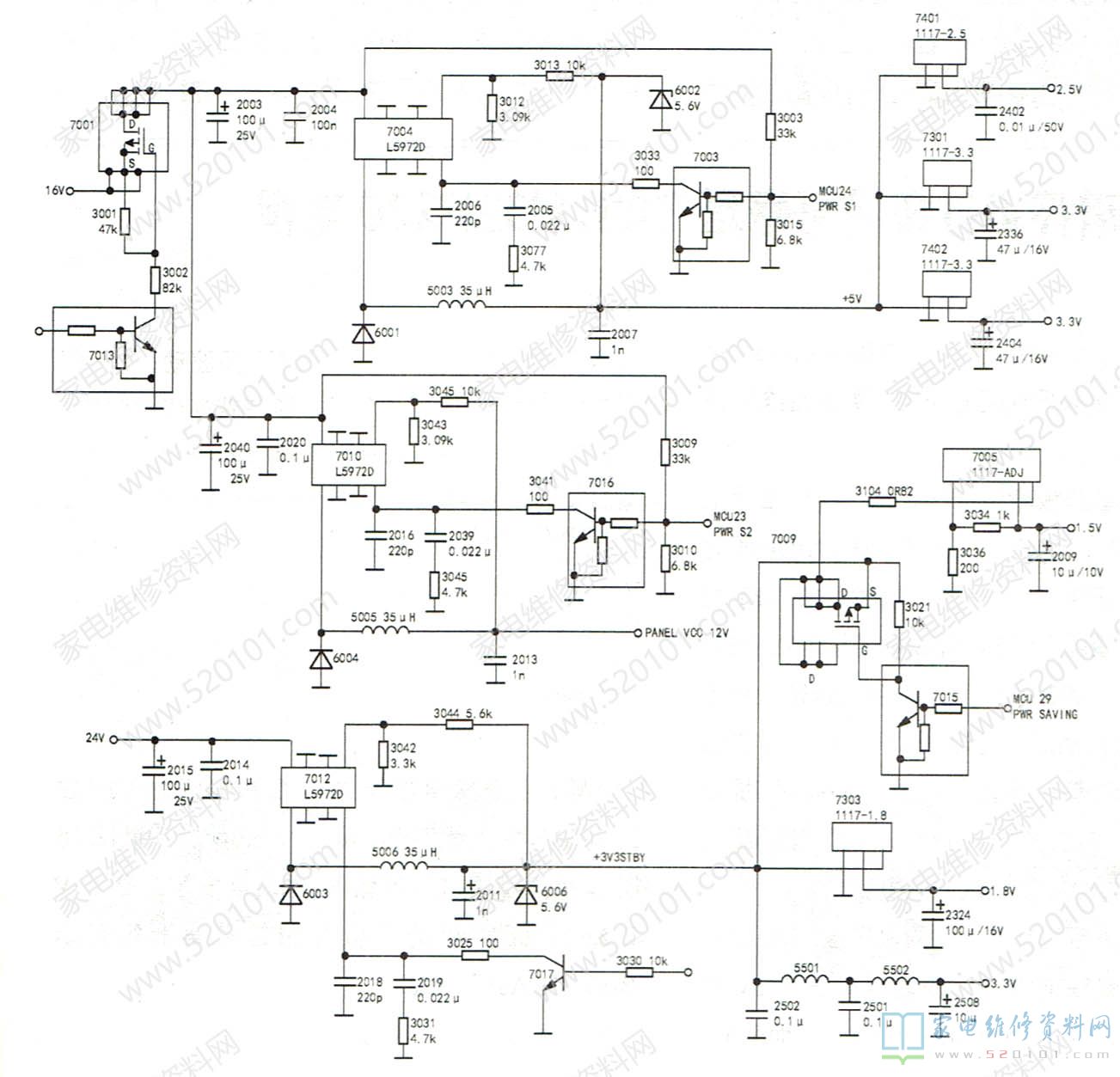

       一台飞利浦26TA1000型液晶电视,按“开机"键后电源指示灯亮,但无图像无声音。拆开机壳,测电源板与主板上的排线插座,上的24V、16V、3.3V电压均正常,但背光控制电压为0V,判断问题在主板上。用万用表测量稳压块7401(1117-2.5)、7301(1117-3.3)、7402( 1117-3.3)的输出电压均为0V,其输入电压5V由DC/DC电路7004(L5972D )输出,如图1所示。

飞利浦26TA1000液晶电视不开机的故障维修 第1张

      液晶屏PANEL VCC电压(12V)为0V,该电压来自DC/DC电路7010( L5972D)。7004和7010输入的16V电压正常,且稳压块7303(1117-1.8)、7005 (1117-ADj)的输出电压均正常[其输入电压3.3V由DC/DC电路7012(L5972D)提供],由此分析:7012是好的,7004和7010可能损坏。
      正常开机时,MCU(7502 )的24脚(PWR S1)为低电平,7003因b极为低电平而截止,7003的c极为高电平,7004输出5V;MCU (7502)的23脚(PWRS2)为低电平,7016因b极为低电平而截止,7016的c极为高电平,7010输出12V。实测7016的b极电压为3.2V,说明MCU的23脚输出了高电平,怀疑是MCU逻辑错误。为了判断故障原因,将7004、7010互换后上电,测量MCU的24脚为0V低电平,正常;7004的④脚为1.1V高电平,正常,并且7004的①脚输出5V。稳压块7401、7301、7402均有正常电压输出,MCU的23脚变为0V (低电平),正常,但是7010的①脚仍无12V电压输出。检测三极管7016正常,判断7010损坏。将其换新后开机,故障排除。此时测得7010的④脚电压为1.1V。
