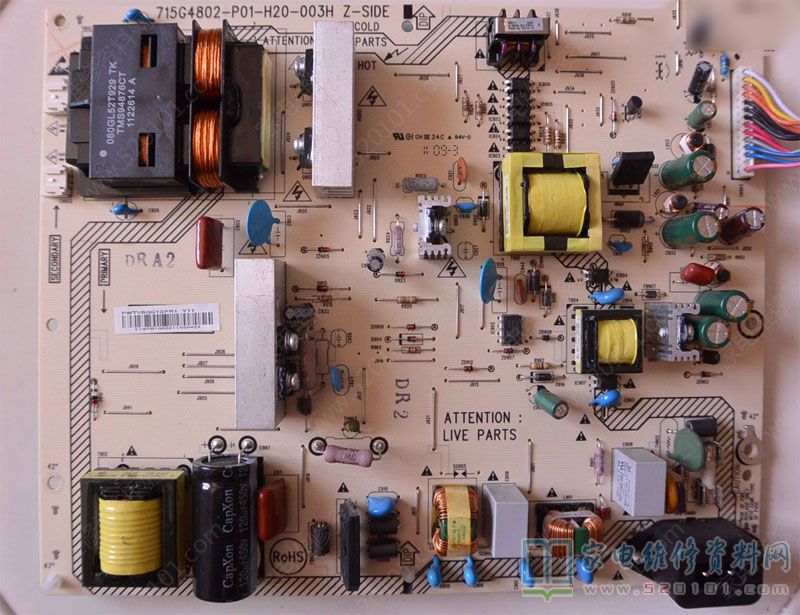

飞利浦715G4802-P01电源板故障维修与技改方法

摘要：

飞利浦715G4802-p01电源板广泛用于飞利浦42寸系列液晶电视机，此板经常因为副电源IC TNY277炸裂而引发故障，并且会波及其它电路。此板故障分为轻重两种，轻故障为开机正常几分钟后（3-10分钟不等）

      飞利浦715G4802-p01 电源板广泛用于飞利浦42寸系列液晶电视机，此板经常因为副电源IC TNY277炸裂而引发故障，并且会波及其它电路。此板故障分为轻重两种，轻故障为开机正常几分钟后（3-10分钟不等），自动熄机，拔下电源线重新插上又可着机。遇到这种故障，只要换掉电源IC TNY277，并且拆下J917换上0.22欧1/16w串联在300v至副开关变压器初级绕组，R95922欧改为0欧。
      经此改动，可以保护副开关变压器t904在有时候TNY277炸裂而不被烧毁和后级IC的损坏。如果IC TNY277已经炸裂，就要先按照上面方法技改，并且检查周围二极管，其中ZD907经常损坏。
      通电测副电源输出电压次级C950是5v，初级输出12v供主电源IC NCP1271， PFC芯片 SG6961及高压IC UBA2071工作使用。
      如果两组电压正常，基本就确定电源板正常了，就可以通电试机了。如果两组电压都没有，通常是副开关变压器T904损坏。
      如果5V正常而12V不正常就要检查后级电路了。其中故障点在Q907、IC901、IC902及其外围电路。

      另外要观察450V/120UF电容引出脚有没有漏液，要果断换之。这个电容失去容，必定会引发电源IC TNY277炸裂严重会波及到其他电路如果电视机有声音无图像，检查电压基本正常，是高压电路问题。高压IC UBA2071是经常损坏元件，其次是高压变压器。

      电源板独立维修时，用镊子短路5V与s/b端可以使PFC和主电源工作，可以测得C907为400v左右，主电源有12V和24V输出。

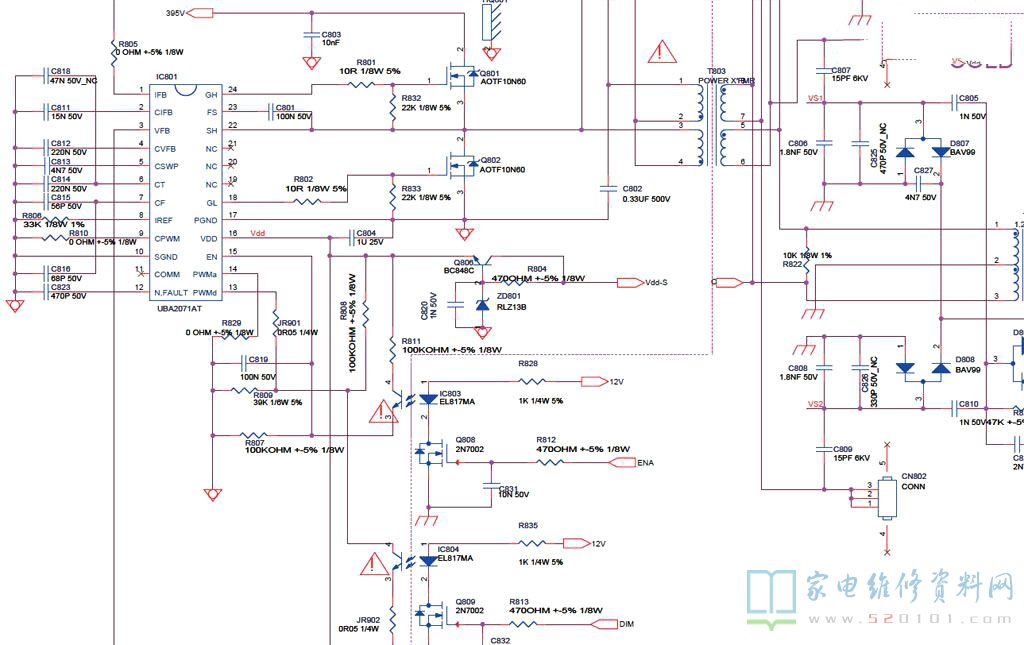

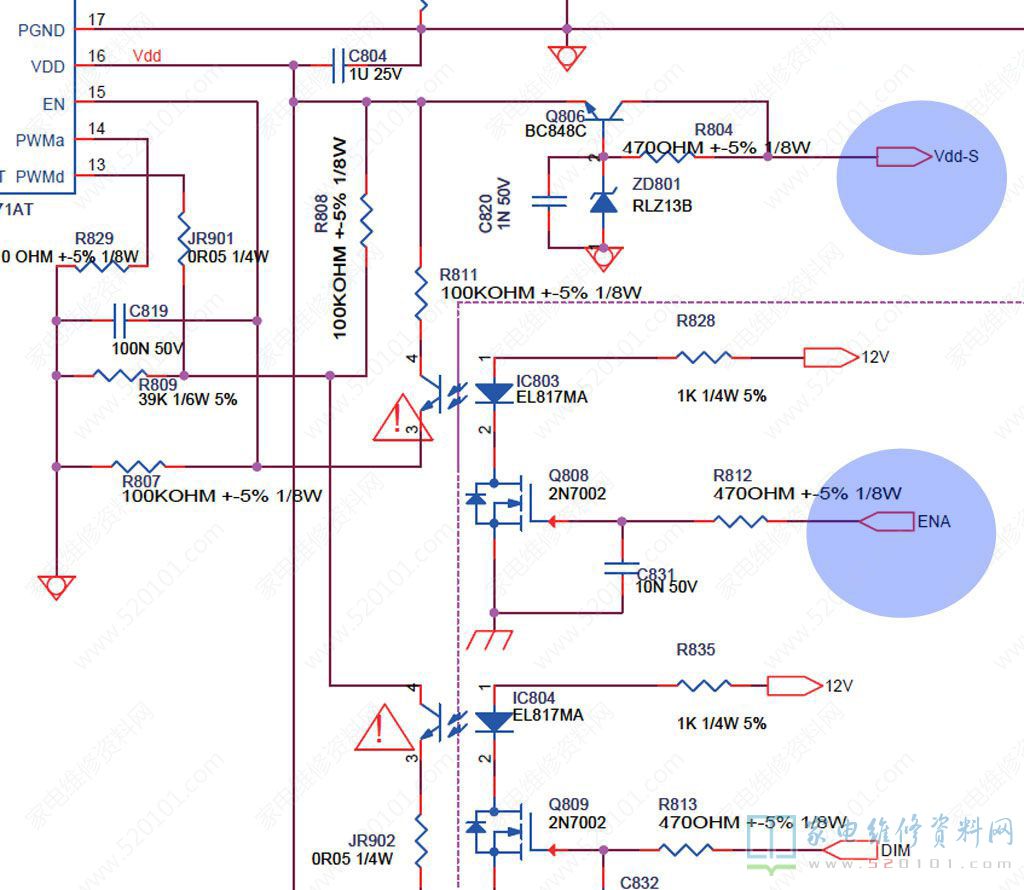

      附：飞利浦715G4802-P01电源板电路原理图，供大家下载参阅。
