索尼KLV-60EX640液晶电视电源板的故障维修

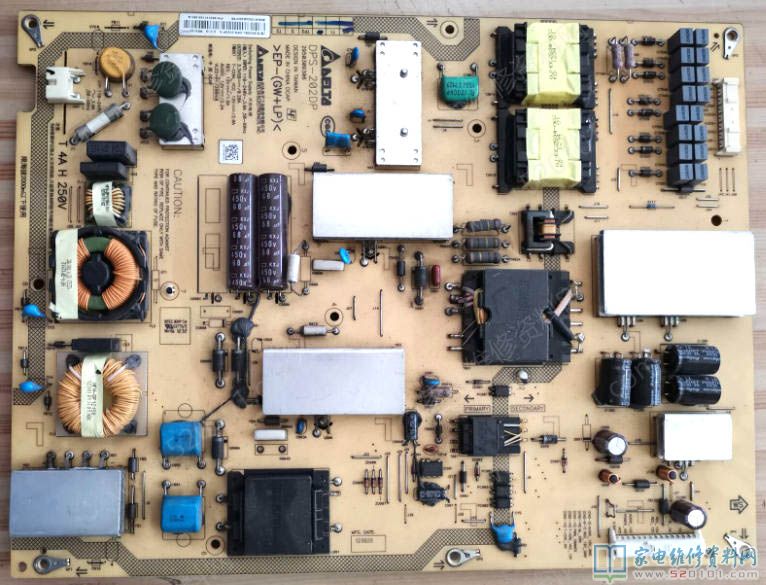

      接修一台索尼KLV-60EX640液晶电视，此机器里面的板为同行转修板卡，据同行说是烧板了，换了保险和MOS，上电无电压。接手过来上电测量待机3.3V正常，因为只有电源板，只能强制打开电源，3.3V接1K电阻到POWER-ON上电，各路无输出，3.3V被拉低到2.5V。想着是不是3.3V带载能力差，看芯片ICE2QR0665Z，大概测了下主要电压没问题，泄放和反激整流二极管正常。

       没头绪了，想着会不会是强制开机拉低了电压。断开只留待机3.3V，然后接上个1W的LED背光灯珠，灯亮电源稳定无波动。没理由，带载应该正常，先放一边不管。隔天想起这板子翻看一下和维修同行的聊天记录。发现人家换的原来是PFC的MOS。果断排除带载问题查PFC，一测量，芯片1608b供电短路，驱动引脚烧两电阻一个二极管，难怪强制开机3.3V拉低。原来是反激电压被1608b供电脚吃了，1608b手上无货只有1607b，经查脚位一样，换上，电阻根据经验上68欧和47欧，二极管根据电路从其他板拆了一个来用，装完上电强开，3.3V和12V完美。PFC 395V不管。12V和背光各自挂上负载，用自家主板开机，背光灯条亮，12V的灯珠也亮，各路电压稳定老化3个钟，维修结束。
