飞利浦25PT44[45]28/93R彩电开机呈三无状态，电源指示灯一闪即灭

摘要：

测市电整流滤波的+300V电压正常，机内无烧焦或元器件变色痕迹，开关电源主输出电源+VOS在0V～20V间波动。由于该机采用大量贴片阻容元件，加之检修时无电路图，感觉检修较为困难，本着化繁为简的原则，先断开行输出变压

 测市电整流滤波的+300V电压正常，机内无烧焦或元器件变色痕迹，开关电源主输出电源+VOS在0V～20V间波动。由于该机采用大量贴片阻容元件，加之检修时无电路图，感觉检修较为困难，本着化繁为简的原则，先断开行输出变压器5445③脚，再测主电源为140V正常值，可见+VOS在0V～20V间波动为开关电源的自我保护状态。

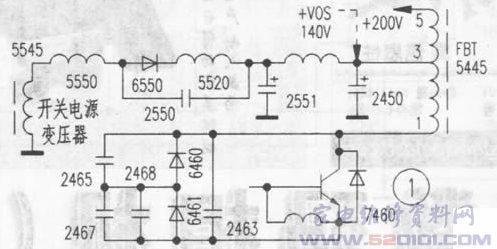

    检修重点集中在+140V的负载电路，测绘出有关电路如图1所示，经查行输出管7460正常，阻尼二极管6460、6461均未损坏，逆程电容2465、2467、2468均无击穿漏电，怀疑行输出变压器5445击穿短路。由于该行变(型号BSC26-0201)较少见，购不到配件，正一筹莫展之际，无意中触摸到2463(220pF／12kV)瓷片电容，感觉异常烫手，观察其表面略微发黄，焊下后用MF50型万用表R×1k挡测正常，而用R×10k挡测近为0Ω，可见该电容存在软击穿故障。用两只470pF／2kV电容串联后将其更换，开机故障排除。
