飞利浦29G8彩电束流保护的维修

摘要：

接修一台飞利浦29G8(29PT5683)彩电，用户反映该机以前修过，后来开机时突然满屏回扫线，随之保护，再开机故障依旧。 开机检查发现，视放级供电限流电阻3840烧坏，电阻3831、二极管6831烧坏，检测C60供

   接修一台飞利浦29G8(29PT5683)彩电，用户反映该机以前修过，后来开机时突然满屏回扫线，随之保护，再开机故障依旧。
    开机检查发现，视放级供电限流电阻3840烧坏，电阻3831、二极管6831烧坏，检测C60供电输入端②脚电压为180V正常。说明视放级供电电压未加到视放输出端，造成显像管阴极电压过低，从而引起束流偏大和过流保护。

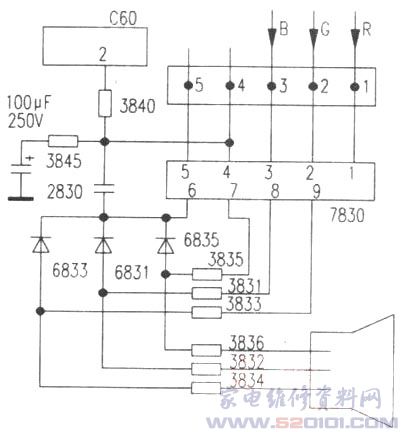

    检测附图所示6833、6835、3833、3835、3832、3834、3836、3845、2830元件均正常，检测视放输出块7830的供电输入端④脚对地阻值正常，无短路现象，再测R、G、B输出端⑦、⑧、⑨脚对地阻值均在4k左右，无明显损坏现象。仔细检查已烧坏的3840、3831、6831，发现上述三元件均是上次维修时更换过的。3831与3833、3835为同一型号的100Ω／0．25W电阻，但3840也是用100Ω/0．25W电阻代换的，6831(BAV21PH)是用1N4148代换的！
    经查阅桐关资料得知3840是阻值为10Ω，功率为0．5W的限流电阻，6831所用二极管BAV21PH是高速开关二极管，其极限工作电压Vrwm是250V，极限工作电流Im是250mA，反向恢复时间Trr是50ns，而1N4148的极限工作电压Vrwm是100V，极限工作电流Im是150mA，反向恢复时间Trr是4us。很明显，3840、6831的代换是错误的。用正确元件代换上述二件后，开机发现仍是满屏回扫线。检测7830供电输入端④脚180V供电电压正常，但R、G、B输出端⑦、⑧、⑨脚的输出电压均为0V，说明7830也已损坏，将其更换后．一切正常。
    小结：本故障为上次维修更换元件不当所致，用功率比原值小的100Ω电阻代换原来10Ω电阻，致使视放输出电路处于欠电压工作状态，特别是由于1N4148的参数明显低于BAV21PH，用1N4148代换BAV21PH不当，又造成了7830的损坏，从而引起束流偏大和过流保护的故障。
