会聚是指光栅扫描形成过程中,RGB三枪电子必须在同一栅逢相交,以击中荧屏上同一组RGB荧光粉.会聚有静会聚和动会聚两种,静会聚是指电子束停止扫描时,三电子束在屏幕中心的会聚.动会聚是指电子束扫描时屏幕四周的会聚.超平、纯平显像管都是单枪三束结构,RGB三子束呈水平一字型排列,RB两边对称地位于G束的两侧,由于制造时不可能没有工艺误差,所以,RGB三阴极的发射方向不可能准确地位于同一平面上,且RGB两边束也不可能以中间G束为轴绝对对称.静会聚是通过安装在显像管管颈上两个V、STAT磁片和两个BMC(六极)磁片的调整来实现.它只能保证中心区的会聚,而屏幕四角的会聚效果较差.如图H1和图H2。

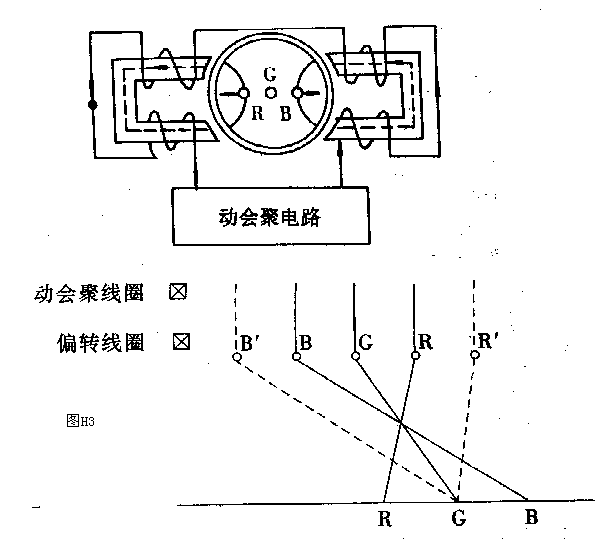

动态会聚电路的功能是根 据电子束的扫描位置来调整动态会聚电平,使 屏幕上每个区域都能获得最佳的会聚电平,使 整个画面看起来透切明亮,动态会聚校正由产生特殊扫描磁场的偏转线圈来完成,其中动会聚场偏转线圈产生桶形分布磁场,动会聚行偏转线圈产生枕形分布磁场,图H1表示了单枪三束显像管会聚的机制.动会聚校正的基本原理如图H3所示,动会聚线圈安装在显像管管颈,对应于极靴或偏转板的位置处,当动态会聚电路产生的行倾斜电流如图H3所示极性流入动会聚线圈时,动会聚线圈中激发的磁场使电子束RB两边分别产生远离中束的左右位移,而中电子束G所受的磁场力恰好抵消,因此中束的位置保持不变.
从图H3看到,两边束位移后由RB位置变化到B' R'位置,使R'.G.B'电子束的会聚点恰好落在屏幕上.只要给动态会聚线圈提供幅度形态适中的场和行频 抛物波电流,使 R.B两边束的左右位移呈抛物波状态变化,就可以实现动会聚误差的完全校正.
动态聚焦电路

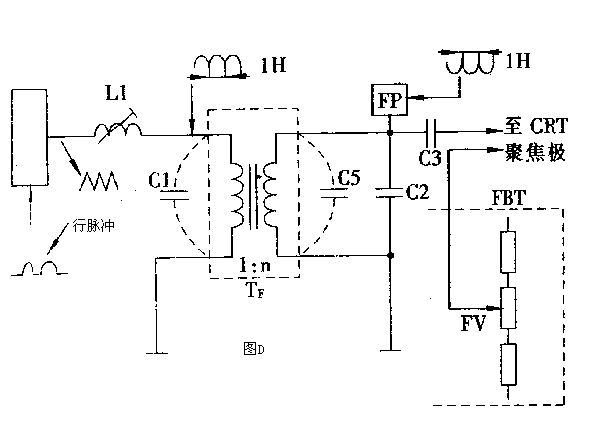

显像管正常工作时,扫描电子束抵达屏幕中部和屏幕边缘所走过的路程距离不同,它所需的聚焦电压自然要求不同,以往旧式彩电的聚焦电路提供的是固定不变的直流电平,它只能使 屏幕中部聚焦达到 最佳,而屏幕边缘就难免出现散焦现象,反映到屏幕上的现象是画面四周模糊.为改善这种现象引入了动态聚焦电路.图D是这种电路的结构简图,由行回扫变压器引出一行逆程脉冲,在行逆脉冲控制下通过集成电路内的锯齿波电路的充放电产生一行频锯齿波电压,经倒相放大送到 L1、C1组成的积分电路,形成行抛物波电压.Tf为聚焦升压变压器,升压约28倍的反相行抛物电压约1000VP-P,经聚焦变压器Tf的二次摇组输出经C3藕合加至显像管的聚焦极,对来自行回扫变压器的聚焦直流电压进行调制,以改善一行扫描边缘的聚焦效果,使屏幕整幅画面同等清晰.
