乐视超级电视S50 Air不通电的故障维修

2022-12-27 02:32:45  阅读 430 次 评论 0 条
摘要:

接修一台乐视S50 Air电视,不通电、指示灯不亮,电源板号为715G6748-P02-000-003H。通电开机测电源除主机整流输出为300V外,其它各项输出均为零,判断为电源板损坏。该电源有个通病,就

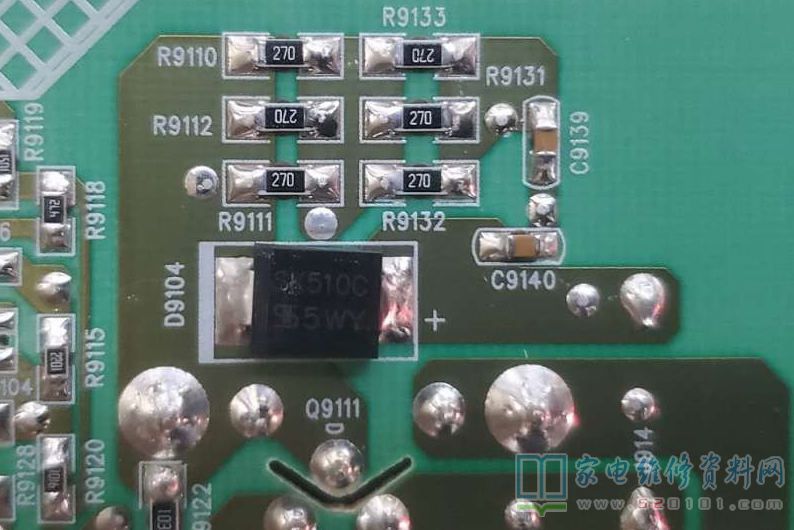

       接修一台乐视S50 Air电视,不通电、指示灯不亮,电源板号为715G6748-P02-000-003H。通电开机测电源除主机整流输出为300V外,其它各项输出均为零,判断为电源板损坏。该电源有个通病,就是板号为D9104、型号为SK510C的肖特基二极管容易损坏,在线测试阻值为零,确已损坏。

      于是进行应急修理,本来是可以直接去掉该贴片二极管的,但为了保证同步整流驱动器SP6018的性能不受影响,同时也为减轻同步整流开关管Q9111的负担,建议最好找一个参数大于5A、100V的肖特基二极管换上。比如:SK810C (8A100V)等等,不过没有一定维修基础还是不要随意直接更换。

乐视超级电视S50 Air不通电的故障维修 第1张

乐视超级电视S50 Air不通电的故障维修 第2张
