1、电源板

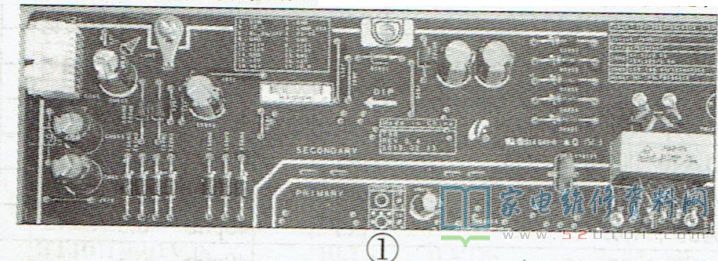

通电后电源板只有+5V电压输出;二次开机后,主板发出二次开机信号(PS-ON)后,电源板才输出+12V电压。该板的测试点是插座CON2的5脚(PS-ON,开机电压为4.37V)、15脚(+5V )及⑨、11脚(+12V),如图1所示。另外,CON2的⑥脚为BL ON/OFF端,正常电压为3.234V;CON2的②脚为DIM端,正常电压为3.098V。
2、键控板

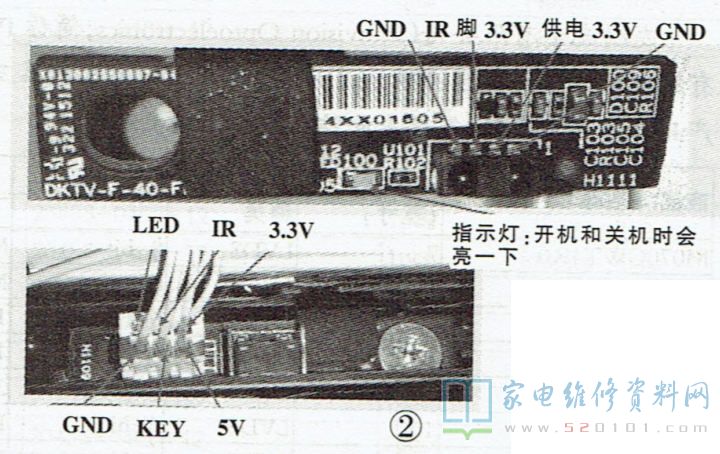

键控板的测试点如图2所示。KEY为开/待机键,按压时该脚电压在3.3V与0V之间跳变;IR为遥控信号接收端,按压遥控器的按钮时此脚电压会变化。
3、背光驱动电路

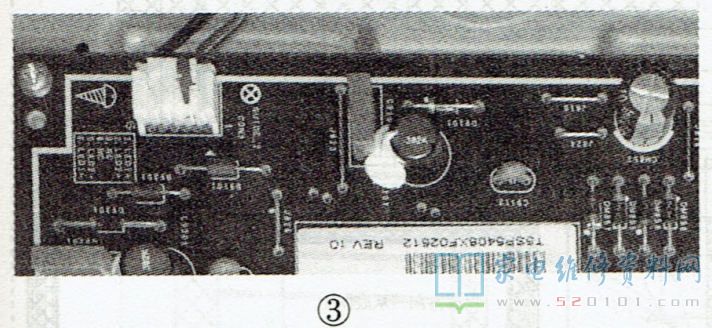

在电源板收到主板发来的BL ON/OFF、DIM信号后,LED恒流驱动电路才会工作。该驱动板的测试点为插座CON3的引脚,如图3所示。CON3的①、②脚(LED1+、LED2+ )电压在灯串开路时为200V,在灯串正常点亮后为190V;⑤、⑥脚(LED2- LED1- )电压在灯串开路时为oV,在灯串正常点亮后其电压随背光亮度的变化而变化,例如:当DIM信号电压为0.58V时,在开机瞬间其电压约为75V,显示菜单字符后电压在47V~49V之间。
4、逻辑板

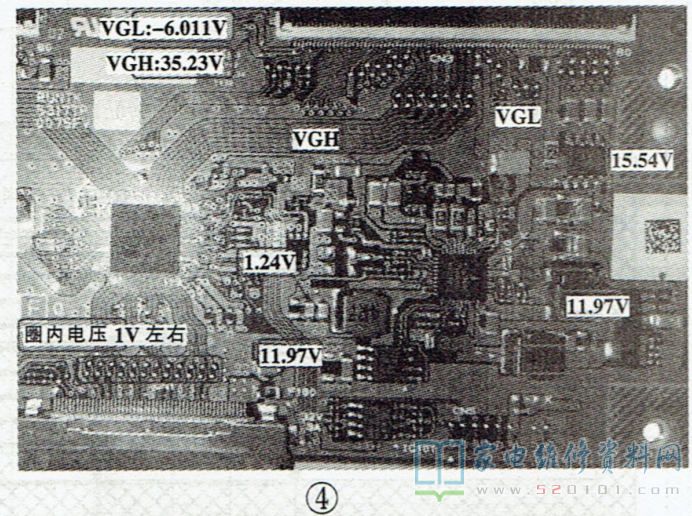

二次开机后,主板输出12V上屏电压(此时上屏排插J2203处的指示灯LED1002亮),这时逻辑板得电工作,其关键电压如图4所示。
