乐视S40 AIR液晶电视灰屏故障维修

2020-02-04 01:45:49  阅读 94 次 评论 0 条
摘要:

接修一台乐视S40 AIR液晶电视,开盖发现背光亮灰屏,于是直奔屏边板12V正常、3.3V正常、1.2V正常,测Vaa,VGH,VGL无电压,先用电阻挡检测各路是否电路,电容是否击穿,用数字表检测没发现

        接修一台乐视S40 AIR液晶电视,开盖发现背光亮灰屏,于是直奔屏边板12V正常、3.3V正常、1.2V正常,测Vaa,VGH,VGL无电压,先用电阻挡检测各路是否电路,电容是否击穿,用数字表检测没发现,怀疑CM501坏,上淘宝购买二手屏边板一付(由于CM501假货多,所以买原装二手边板拆件用),货到用风枪配合预热台拆下CM501装上,还是那几路电压不正常,故障依旧。最后重新用机械表检测对比二板各路电阻值,终于发现VGH反向对发阻值不一样,拆下编号为CP1、CP2,拆下测其中一个轻微短路,测各路电压正常了,换上电容试机图像正常。

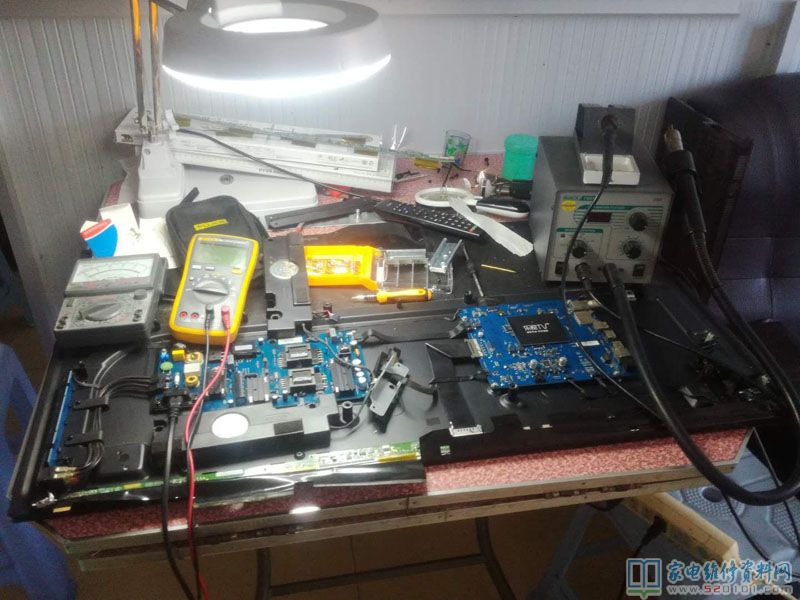

乐视S40 AIR液晶电视灰屏故障维修 第1张
