TCL 32E01液晶电视开机后指示灯不亮的维修

2023-01-09 18:16:07  阅读 156 次 评论 0 条
摘要:

接修一台TCL32E01液晶采电开机后指示灯不亮。拆机检查,电源板型号为TV3206-ZC02-01,目测副电源部分的Q102已经炸飞(不知道型号),R209 (2R2)、R208 (5R1)、R207

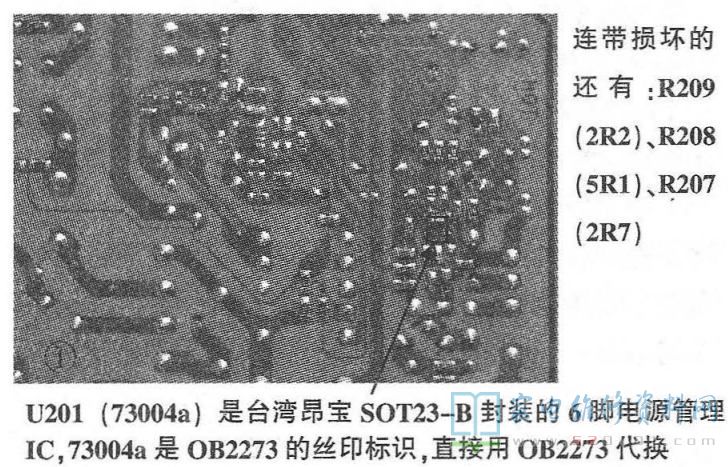

      接修一台TCL32E01液晶采电开机后指示灯不亮。拆机检查,电源板型号为TV3206-ZC02-01,目测副电源部分的Q102已经炸飞(不知道型号),R209 (2R2)、R208 (5R1)、R207 (2R7)损坏。U201 (73004a)是台湾昂宝SOT23-B封装的6脚电源管理IC,查阅资料73004a是OB2273的丝印标识(OB2273是一款高度集成的电流模式PWM控制IC),如图1所示。

TCL 32E01液晶电视开机后指示灯不亮的维修 第1张

      用OB2273代换U201后,在不装开关管的情况下通电,测量OB2273的⑥脚脉冲输出在0V~0.8V间变化,大约1s一次,说明电源芯片工作正常。放电后将Q102用一只6N60场效应管代换,在电源交流输入处串接一个60W灯泡,在5V处接入12V/21W假负载,通电后测量5V正常,接入所有插件后通电试机正常,故障排除。正常的数据如下(47型指针式万用表测):
   在路测量U201 (73004a OB2273)阻值(黑笔接热地):①脚0、②脚9.1k、③脚9.8k、④脚0、⑤脚7k、⑥脚8.1k。在路测量U301(63D4668D25)阻值(黑笔接热地):①脚0、②脚1k、③脚9.1k、④脚0、⑤脚2k、⑥脚8k。
