TCL L32E09液晶电视开机三无的故障维修

摘要：

接修一台TCL王牌L32E09液晶电视，通电试机，电视机指示灯不亮，也无伴音，三无故障。拆开机子测量电源板保险丝烧坏 ，Q4开关管烧坏，再测U1电源管理芯片OB5269CP大部分引脚短路，判断U1损坏，其它元件

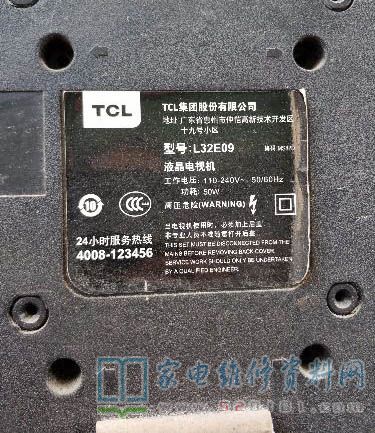

      接修一台TCL王牌L32E09液晶电视，通电试机，电视机指示灯不亮，也无伴音，三无故障。拆开机子测量电源板保险丝烧坏 ，Q4开关管烧坏，再测U1电源管理芯片 OB5269CP大部分引脚短路，判断U1损坏，其它元件没发现有损坏的。找出保险换上，Q4开关管6006N场管没有，用20N60代换，最后U1芯片是问题了，找遍配件箱就是没有OB5269CP，手上就有 LD7575芯片，没办法了，硬上LD7575，焊好后不接主板开机，奇迹出现了，有3.3V电压出来。

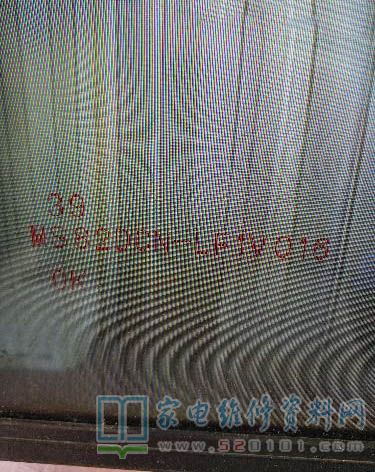

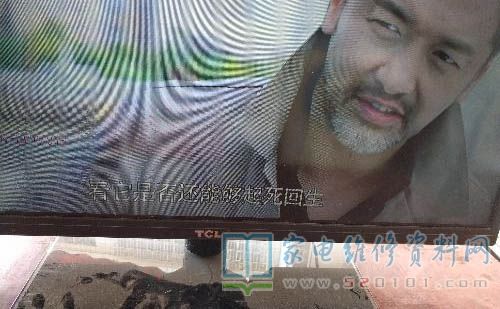

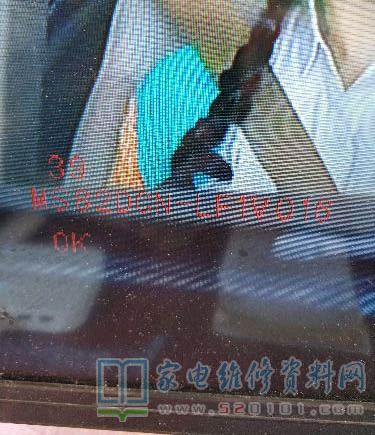

     最后插上主板线，背光灯线开机，屏亮了，联接信号输入图像声音都出来了，现在开机老化中，遗憾的是屏幕左下角出现总线维修模式，红色字体还一闪一闪的，没有原机遥控器，用万能遥控器怎么弄也进不去维修模式，没法退出维修模式。
