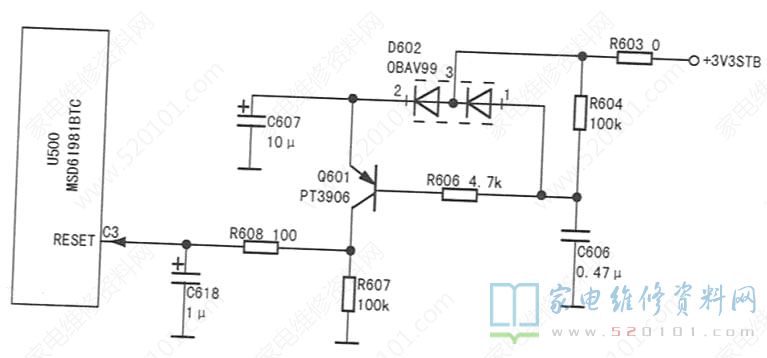

接修一台TCL L32E4370-3D液晶电视（MS28机芯，MSD61981BTC主芯片），不能二次开机，经查，主板上的插座P100①脚未输出开机高电平， P102①脚的+3.3VSTB待机电压及U500的工作电压均正常，U500的时钟振荡波形也正常，但U500的复位信号异常。该机复位电路如图1所示。
开机时， +3V3STB待机电压一路经D602③、②脚对电容C607充电，同时加至开关管Q601 e极;另一路经电阻R604对电容C606充电。当Q601的e、b极间电压高于0.7V时，Q601导通，c极呈高电平，即U500的C3脚为高电平。C606 充电电压通过R606加至Q601的b极，Q601的b极电位升高，当Q601的e、b极间电压低于0.7V时，Q601截止，复位过程结束。对上述电路进行检查，发现限流电阻R604已开路，换新后试机，故障排除。
