创维32L08HR液晶电视不受控的原因分析

2023-02-23 19:22:12  阅读 374 次 评论 0 条
摘要:

接修一台创维32L08HR型液晶电视,按下电视机的电源开关,电视开机后工作在TV状态,按遥控器上的数字键能转换频道收看节目,按遥控器上的“音量

         接修一台创维32L08HR型液晶电视,按下电视机的电源开关,电视开机后工作在TV状态,按遥控器上的数字键能转换频道收看节目,按遥控器上的“音量"键能控制音量大小,图声、字符正常;按遥控器上的"P+"或"P-"键,电视机不是换台,而是马上由开机转为待机、黑屏,电视机面板上的指示灯由绿变红;再按一下遥控器 上的“P+"或"P-"键,电视机马上由待机转为开机,屏幕刚一亮就黑,又由开机转为待机;按遥控器上的“信号源"键,电视机也能由待机转为开机,也是屏幕刚一亮就黑屏,由开机马上变为待机,电视机面板上的指示灯“红一绿- -红”的转变。在待机状态下,按遥控器上的数字键或“音量”键,电视机没有反应;按“待机”键,电视机能从待机转为开机状态,在TV状态正常收看(仅限于0~9的数字键换台),这时按电视机机壳键盘上的"P+"或"P-"、“△+”、"△-"中任何一个键,电视机无反应,跟没按键-样,但按键盘上的“菜单”、“信号源”、“Uplayer"之中的任一按键, 电视机马上由开机转为待机,再按一下键盘上的“菜单”、“信号源”、"Uplayer"之中的任一按键,电视机迅速从待机转为开机,但又马上转为待机,屏幕由黑变亮,又由亮变黑,面板上的指示灯也同步跟随“红一绿一红"的变化。如果多次反复按动以上叙述的遥控器或电视机机壳键盘上的按键(遥控器上的“待机”键除外),有时电视机由待机转为开机后不再转入待机状态,这时再按遥控器或电视机上的任何按键,电视机都能正常受控,但只要-关电视机电源再开机,故障就会再现。

        看到这种现象,觉得有必要拆开机壳检查一下电路板。检测电视机在待机时,主板上有5V电压,待机插头“ON/OFF"处的电压为0V,键控板上的电压为3.3V(与板上标注值相符),接收板上的5V、3.9V组都正常。按遥控器上的“待机”键,电视机屏幕亮,拿万用表监测主板上待机插头“ON/OFF"点的电压由oV升到4V ,同时电路板上插脚处标注的24V、12V也由0V变成了24V、12V,电视机处在TV收视状态,图声、字符显示正常。试按一下遥控器上的“P+"键换台,电视机没有换台而是转换成待机状态,万用表检测主板插脚待机ON/OFF处的电压由4V变成了OV,主板插脚上24V、12V电压也变成了0V,主板上5V、键控板上3.3V、 接收板上的5V、3.9V电压都正常。

         把MF47型万用表拨到直流10V挡,黑表笔接机壳地,红表笔接主板插脚的ON/OFF点,按一下遥控器上的“信号源"键看到万用表的指针由oV升到4V,电视机屏幕亮,稍后指针从4V下降到OV,屏幕由亮变黑。用司样的检测方法,试按遥控器上"“P+"或"P-”键,电视机壳键盘上的“菜单”键、“信号源”键、"Uplayer'键,万用表的指针呈现0V->4V->0V的变化,屏幕也同步黑一亮一黑的变化,唯独按遥控器上的“待机”键,万用表的指针由0v升到4V后稳定在4V不再下降到oV,同时电视机由黑屏变亮屏后不再黑屏。
        什么原因造成这种故障现象,存储器参数变化? IC芯片接口电路故障?电路板漏电?按键板上的电阻值变化?按键内的触头氧化,接触电阻变大?按键漏电..脑海里闪现出许多问号,决定从易检修的问题先查。将电视机断电,把万用表拨到RXI挡,分别试按电视机上的每一个键,表笔接在按键两端测得的阻值约为0Ω,说明按键没问题脱焊与按键连接的电阻,拿万用表检查阻值,与电视上的色标值相符。通过检查,排除了按键板电路出故障的可能性,但仍怕按键板漏电存在间歇性不易查出,决定脱开按键板,通电试机,按压遥控器上的按键,故障现象与原来-样。
       检修到此没有进展,迫使自己断开电视机电源,静下心来想一想。在tV收视状况下能使电视机正常受控的,只有遥控器上的“待机”、“音量”、“数字"键,遥控器上的其他键和电视机上的键盘键都不能正常控制电视机,但多次反复按压这些不能正常控制电视机的按键后,有时电视机从待机进入开机而不再转入待机时,遥控器上的按键和机壳键盘上的按键又都能恢复正常控制,像这种电视机有时能受控有时不能受控的故障大多与发送和接受指令有关。遥控器是原配的不是万能遥控器,出现频率偏移发送错误指令的几率极少,机壳上的按键板已检查无故障按键时应不会发错误指令。所以,只能是某种原因使接收电路接收了错误指令,又由于电视机有时能正常受控,说明接收电路有鉴别“好坏”的能力很可能是发送电路有时发送错误指令,有时发送正确指令,造成发送电路这种随机性故障多与电路漏电和干扰有关。

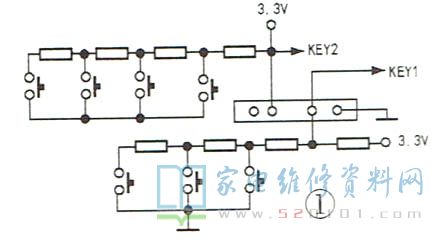

        观察此机键盘线到主板上的接口线较长,并和许多线绑在一起,增大了漏电和干扰从键盘线串入接收电路的几率。想到这里,迅速将电视机机壳键盘上的KEY1和KEY2线剪断,使它们与主板对应的接口电路断绝关系,见图1。

创维32L08HR液晶电视不受控的原因分析 第1张

        通电,用万用表检测主板延伸到键盘的KEY1有0.45V电压,主板延伸到键盘的KEY2线的电压为0V。这种情况下,键盘已与主板的接口电路断开,再按遥控器上的键,看电视机有什么反应。按遥控器上的“频道”、“信号源"键,故障现象与前述一样,在开机收看时按这些键马上转为待机,在待机时按这些键,迅速开机后转入待机。由此说明,电视机不能正常受控的故障与键盘无关,与KEY1、KEY2线上的电压有关,由于KEY1线上的电压有0.45V,而KEY2的线上电压为0V,这2组电压值是否正确,无资料可查。怀疑KEY1线上的0.45V电压是通道中存在漏电或感应干扰生成,导致控制系统识别错误,产生误控动作。把KEY1线、KEY2线从绑在一起的众多线中分出,再拿万用表测量KEY1线上的电压,却为0V了,试按遥控器上的“频道”键和“信号源"键,电视机能正常受控,按遥控器上的其他功能键也都能正常控制电视机,再将剪断的KEY1线KEY2线与键盘接通,按键盘上的各功能键,也都能正常控制电视机。
       看来,KEY1线漏电感应,不仅影响键盘的控制,还会影响遥控器控制。要提醒的是,此机底板带电,检修时若不注意易受电击。
