创维42E660C(8S53机芯)液晶电视开机10秒后黑屏的维修

2022-10-27 04:04:42  阅读 176 次 评论 0 条
摘要:

接修一台创维42E660C(8S53机芯)液晶电视,故障表现为开机正常,十秒钟后灰屏。拆机测供屏电源管理块U113 5、6、7、8脚电压12V,十秒钟后电压慢慢消失。判断屏正常,故障在主板上。测U1113

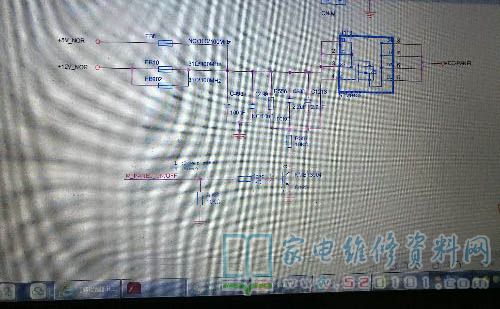

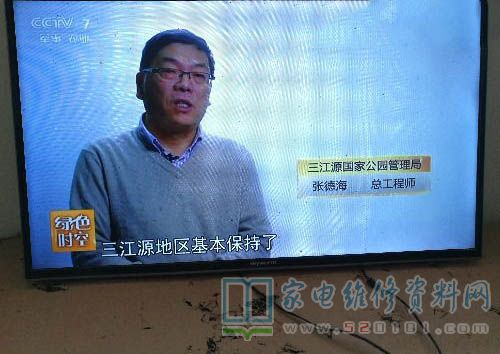

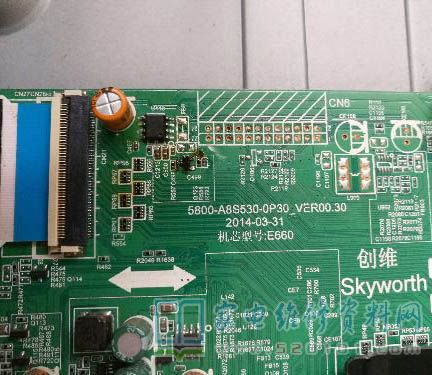

       接修一台创维42E660C(8S53机芯)液晶电视,故障表现为开机正常,十秒钟后灰屏。拆机测供屏电源管理块U113 5、6、7、8脚电压12V,十秒钟后电压慢慢消失。判断屏正常,故障在主板上。测U1113 4脚及控制三极管Q123的基极电压,开机高电位,十秒钟后电压消失,可能是主板BGA块控制脚坏。短接Q123 c、e脚,试机正常。

创维42E660C(8S53机芯)液晶电视开机10秒后黑屏的维修 第1张

创维42E660C(8S53机芯)液晶电视开机10秒后黑屏的维修 第2张

创维42E660C(8S53机芯)液晶电视开机10秒后黑屏的维修 第3张

创维42E660C(8S53机芯)液晶电视开机10秒后黑屏的维修 第4张
