创维37L05HR液晶电视指示灯亮但无法开机的故障维修

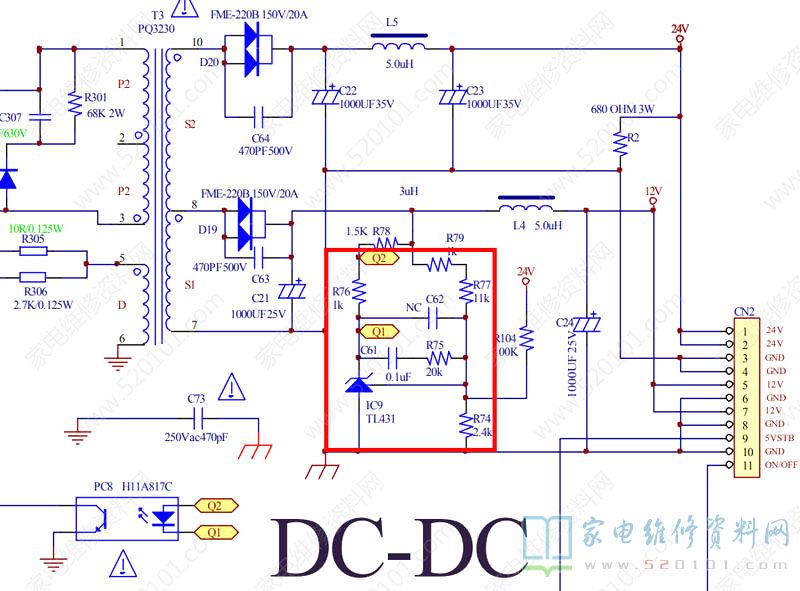

      接修一条创维37L05HR液晶电视，其电源板型号168P-P37ALK-00（图纸），故障表现为开机红灯亮，接着变绿灯，无光无声屏幕没有反应。初步检测5V正常，开机瞬间测量on/off待机电压高低电平有变化，说明主板工作正常，故障出现在电源板。测电源板无12V，24V电压，重点检查这部分电路。测IC301（FSQ0565R）1脚电压380v正常，3脚VCC也有15V电压，检查开关变压器次级输出无明显短路，重点检查光耦和反馈电路，测量PC8光耦正常，IC9(TL431)三个脚之间阻值较小，拆下测量已击穿，更换后开机12V、24V恢复正常，屏幕有开机画面和声音，故障修复。
