接修一台创维42E500E型液晶彩电，通电后绿色指示灯亮，但二次不开机。拆开后盖，通电后实测电源板输出的5V、12V和24V电压均正常，但ON/OFF、BL-ON、BL-ADJ信号电压均为0V，看来主板有问题。上电，测量主板上的DC-DC电路，发现U21(P3452)②脚输入电压为12V，但③脚输出电压为0V。

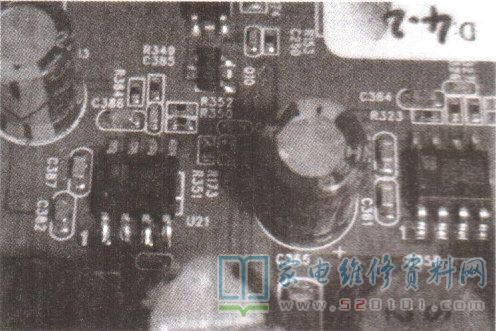

断电，检测U21③脚外接负载，无短路现象，判断U21损坏(见图1)。将U21换新后通电试机，故障排除。此时测得U21③脚输出电压为1.18V，电源板上ON/OFF端电压为4.2V，BL-ON端电压为3.2V，BL-ADJ端电压为3.3V。
