创维42E60HR液晶电视灰屏无菜单显示但有声音的维修

2022-03-31 04:57:58  阅读 130 次 评论 0 条
摘要:

接修一台创维42E60HR液晶电视,故障表现为有声有光,按键遥控也正常,客户说雷电引起,上位师傅说没配件,查后未修,开机测电源与主板电压正常,因有声、按键遥控正常能开机,证明电源主板好的。

      接修一台创维42E60HR液晶电视,故障表现为有声有光,按键遥控也正常,客户说雷电引起,上位师傅说没配件,查后未修,开机测电源与主板电压正常,因有声、按键遥控正常能开机,证明电源主板好的。

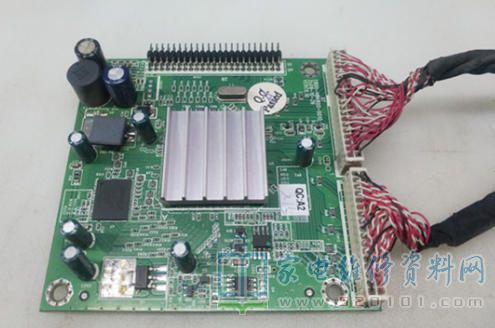

      因此机是主板到倍频板再到逻辑板,先测逻辑板上屏线电压,无12V电压,而主板测有12V去倍频板,证明倍频板坏,还有一脚逻辑板标注3A/125V也为0V,查它为P3482的3脚提供,2脚输入有12V,判断它损坏,本想拆下换掉,但拆下再测三脚对地正反还是严重短路,判断大块严重短路,只有换倍频板,网购二手件,实物图有差异,装上12V正常,而三脚输出有3.3V,上屏线连上,无图时粗竖线,菜单不清晰,输入AV图花屏,擦洗上屏线无效。

      难道板因实物图有差异不配?或者程序数据不配?因无好板再试,重点还是怀疑屏线,因多次擦洗无效,修板时热风枪对线扦座有轻微损伤,效正扦紧无效,表测也没见接触不良,只好拆个旧屏线换上,试机,一切正常。

      事后回想为什么走路,一是买板与原装板不同,二是3脚输出电压有疑虑(有1.2V,1.3V,1.25V,3.3V之说,我的逻辑板标的是3A/125V,买板实测3.2V代换放了二天一切正常)三是擦洗屏线多次无效,座子测了也没见不通。

创维42E60HR液晶电视灰屏无菜单显示但有声音的维修 第1张
