海尔LE39A7000液晶电视指示灯亮红灯不开机的维修

摘要：

接修一台海尔LE39A7000液晶电视，故障表现是电源指示灯亮红灯，有5V电源，不能开机。拆机开壳，测试电源板二次开机时12V、24V输出为0V。该机电源板型号为0094003441，采用Sanken的全波电流

       接修一台海尔LE39A7000液晶电视，故障表现是电源指示灯亮红灯，有5V电源，不能开机。拆机开壳，测试电源板二次开机时12V、24V输出为0V。该机电源板型号为0094003441，采用Sanken的全波电流共振IC（SSC9512S）组成的液晶电源方案。5VSB待机电路是由STR-6069H组成的电路。
        待机指示灯亮，判断5V电路正常。测试待机5VSB电压为5V，二次开机后主板CPU输出开机信号高电平，三极管Q6饱和导通，光耦（817）PC2A内部发光二极管有电流通过，PC2B饱和导通，Q3饱和导通，Q3、D9组成的15V稳压电路输出VCC-PFC 15V电压，一路到U1 PFC电路，另外一路送到Q8、Q9组成的开关电路，输出VCC-LLC电压给U3（SSC9512S）的②脚。此电压经过U3内部电路检洲到正常时，芯片内部电路启动，内稳压电路产生各单元工作供电，同时U3加的①脚输入的PFC电压检侧为正常时（390V DC），振荡电路开始工作，经过软启动延时后输出出的信号分别经过离端和低端驱动电路驱动，送入到由Q5、Q7、T3组成的功率翰出电路，产生本机需要的12V、24V电压。

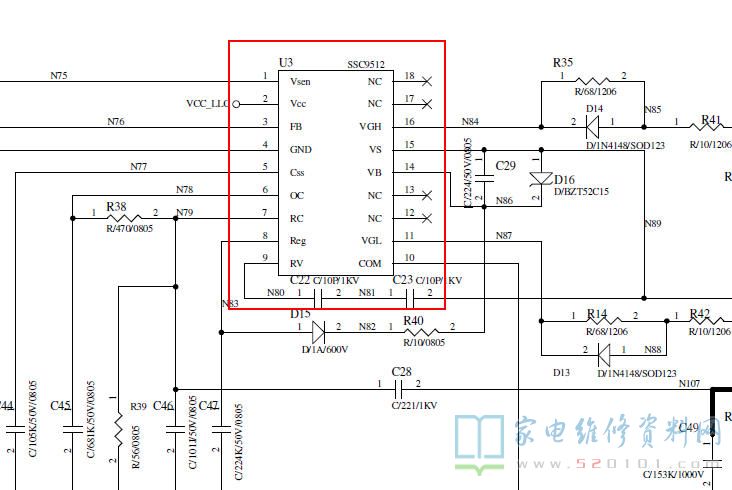

        测试U3的②脚电压为14.4V，①脚电压为1.72，PFC电压轴出为390V，本机的12V、24V过压保护电路SCR100可控硅未误动作，因为过压保护电路是切断的PFC VCC电压和VCC LLC的15V工作电压。本机PFC控制块及U3供电测试都正常，测试稳压取样元件也未见异常。测试12V、24V整流二极管、滤波电容没有短路漏电现象；功率输出电路的三极管、二极管、电阻都正常。测试U3（SSC9512S）其他管脚电压:5脚实测电压0V，8脚实测0V，这两个引脚很关键，电压异常。

       在某宝是买一个SSC9512S更换后，开机测量12V和24V都正常了。使用洗板水清晰一下，犹如全新板子，PAC79013.10_0094003441（图纸）电源板满血复活了。也感谢找到了这份原理图，便于分析找到了问题，修复好了这块电源板。
