例1:红色指示灯亮，遥控和键控均不能开机。

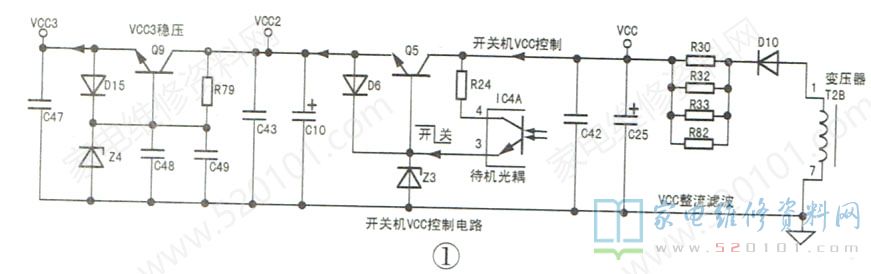

分析检修:指示灯亮说明副电源正常，不能开机一是主板未送出开机高电平;二是电源板主电源无电压输出。拆机测量，电源板输出的+5VSB电压正常，主电源无+24V和+12V电压输出，主板送来的ON/OFF开机信号为3.8V高电平，判断故障在电源板，具体原因主要有以下三点:一是开/关机控制电路异常，二是PFC电路输出电压过低，三是主电源电路异常。该机的开/待机控制电路由IC4、Q5、 Q9等元件组成，如图1所示，采用控制PFC电路和主开关电源驱动芯片供电的方式。上电测量Q5的e极电压为0V (正常时17.3V)，Q5的c极电压约为18.5V。 测量Q5正常，检查Q5外电路，发现光耦IC4失效，更换IC4后故障排除。
例2:故障现象同“例1”。
分析检修:上电测量+5V待机电压正常，开/待机电路输出的vCC2电压为16V，vCC3电压为14V，均正常，但PFC电压为310V，判断PFC电路未工作。测量PFC芯片FAN7530(IC1)的各脚电压，发现⑧脚VCC供电正常，但⑦脚激励脉冲输出端电压为0V，正常时约为4V。检查⑦脚外接元件正常，判断IC1损坏，换新后故障排除。
例3:指示灯亮，不开机。

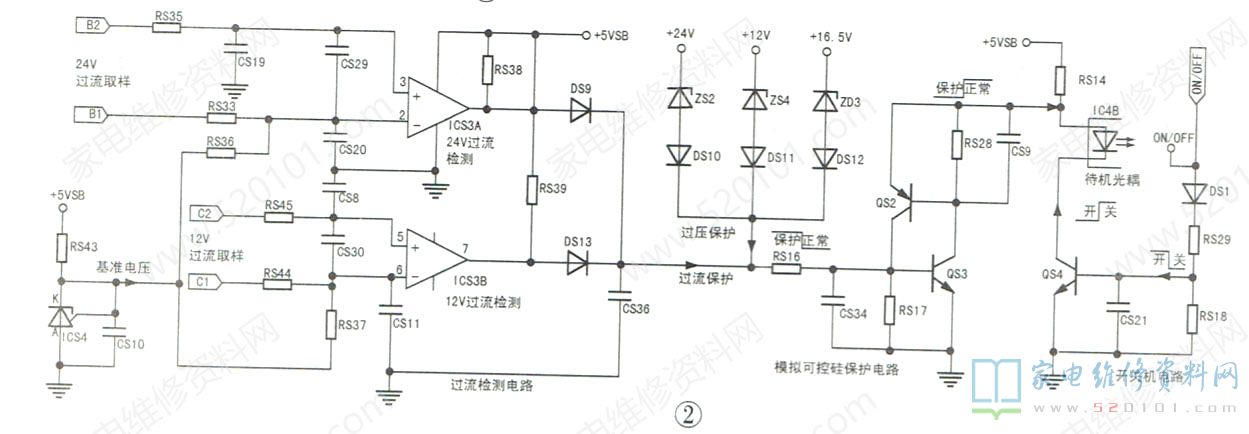

分析检修:指示灯亮，说明副电源正常。开机瞬间测得主电源有+12V、+24V输出，然后降为0V。根据故障现象和维修经验，判断保护电路启动。该机设有以模拟可控硅QS2、QS3为核心的保护电路，如图2所示。
QS3外接以LM393(ICS3A/B)为核心的过流检测电路，以及由ZS2~ZS4组成的过压检测电路。当发生过流、过压故障时，检测电路向QS3 b极送入高电平，保护电路启动，将待机光耦IC4①脚电压拉低，开/待机控制电路切断PFC芯片和主电源芯片的供电，PFC电路和主电源停止工作。开机瞬间，测量QS3的b极电压为高电平0.7V。将QS3的b极与e极短接后再开机，+12V、+24V输出正常，电视机的图像和伴音均正常，判断保护电路本身有故障。在路测量过压保护电路元件未见异常，怀疑检测电路稳压管漏电。在开机后保护前的瞬间，逐个测量DS9~DS13的正极电压，发现DS10的正极电压有瞬间上升现象，判断24V过压检测电路中的稳压管ZS2漏电，用27V稳压管代换后，故障排除。
