海尔HH-2948彩电不能遥控开机的分析与检修

   一台海尔HH-2948彩电能正常收看，各项操作正常，但遥控关机后不能遥控开机。只有将总电源开关复位后再次按下，才能重新开机。
    根据故障现象分析，其故障原因可能是遥控开机电路有故障，或遥控直流关机后待机电路失去了控制。由于遥控关机正常，可基本排除前者，重点检查该机的待机控制电路。

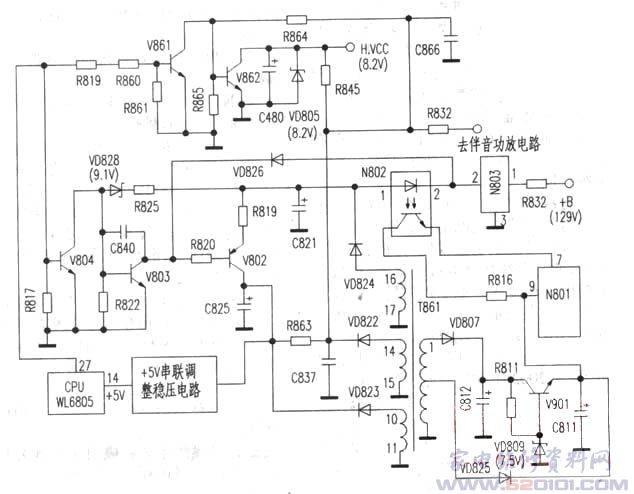

    开机后用遥控器直流关机，测CPU(WL6805)待机控制端27脚电压为0V，+5V供电端⑩脚电压仅为0．1V，测+5v输出端电压电为0．1V。将+5V的输出负载断开后该电压不变，判断+5V电压形成电路有问题；从该机能正常收看且各项操作完全正常来分析，+5V电压形成电路又应该是正常的。为查找故障根源，笔者仔细研究了该机的待机电路，其电路很有特色，并发现了+5V电压比较独特的控制方式，有关电路参见附图。
    该机采用单电源窄脉冲待机控制。单电源，就是不设单独的遥控电源(即副电源)，而是在开机后直接由开关电源变压器T861次级⑩～11绕组输出感应电动势，由VD823整流、C825滤波产生直流电压12V，再进入串联调整稳压电路形成+5V电源，供给CPU，从而省去了常规的220V转为5V的交流变压器。窄脉冲控制，即在正常工作时，开关电源处于大功率宽脉冲状态，而在待机时通过待机控制电路使开关电源处于小功率窄脉冲状态。在正常收看时按动遥控器直流关机键，CPU 27脚输出低电平0V：一方面加至V861使其截止，V862导通，使行电源8．2V消失，行、场扫描电路停止工作；另一方面加至V804，使V804截止，VD828导通，V803导通，引起VD826正向导通，光电耦合器N802内部发光二极管亮度剧增，其内的光敏三极管内阻剧减，厚膜集成电路N801⑦脚反馈端电压升高，⑦脚内部的电容充电电流也剧增，使内部电容从0V充至0．75v的时间由5us缩短至1．5us，引起振荡器输出脉宽大幅度减小，开关管导通时间变短，截止时间延长，从而使开关电源各输出电压降低至正常工作时的1／4左右，整机转换到待机状态。此时12V已降低为3V，作为+5V电压形成电路的输入端，这一电压已不能满足产生+5V电压的条件。为解决这一问题，本机设计了+5V输入端待机切换电路，请参见附图。

    CPU接到直流关机指令后，从27脚输出低电平使V804截止，V803、v802相继导通，由VD824整流产生的电压(此时为15v，在正常收看状态为65V)经R819和V802 e、c极，加至+5v电压形成电路的输人端即c825的正极，使其保持在13．5V左右，保证了在待机状态下+5v电压正常，以维持CPU的正常工作。
    根据对该机待机电路原理并结合故障现象分析，判断在待机状态下没有+5V的原因不是+5V形成电路有故障，而是+5V输入端待机切换电路出了问题。在遥控直流关机状态下，测C825正极电压为3V(正常应为13．5V)，证实判断正确。测VD824负极电压为15．5V，在路检测V804、VD828、V803均无明显异常，R819、R820未有变值或断路现象，测V803各极电压，确认其处于导通状态，但此时V802 c极却无13．5V电压，判断V802e、c极开路损坏。更换同型号三极管后，故障排除。
    小结：由于V802 e、c极开路，住转换到待机状态时15V电压不能送举+5V形成电路的输入端，+5V无法产生，CPU得不到供电而失去对待机电路的控制，造成不能遥控开机。用电源总开父开机后，+5V形成电路的输入端南12V提供电压，而且V802 e、c极开路又不会影响到12V的存在，故能够形成+5V供电，所以其他一切正常。
