海信TLM37E01液晶电视开机三无的故障维修

2022-11-20 20:11:53  阅读 182 次 评论 0 条
摘要:

海信TLM37E01液晶电视,易出现三无故障,其电源为二合一板,实物如图1所示。拆机,目测无明显异常,测得300V滤波电容两端电压正常,但开关电源各组输出电压均为0V,断电后300V电压下降缓慢。通电后测

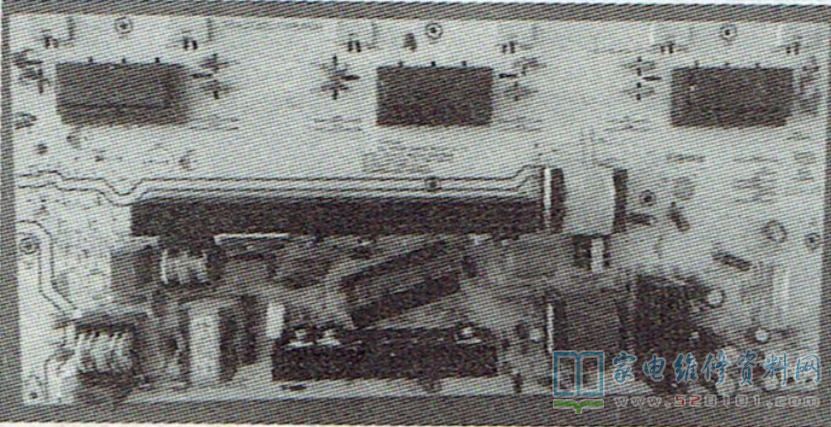

       海信TLM37E01液晶电视,易出现三无故障,其电源为二合一板,实物如图1所示。拆机,目测无明显异常,测得300V滤波电容两端电压正常,但开关电源各组输出电压均为0V,断电后300V电压下降缓慢。通电后测副电源芯片NCP1271A的⑧脚电压300V正常,⑥脚启动电压只有4V,不正常。检查⑥脚外围元件正常,直接代换NCP1271后通电,故障排除。正常工作后,⑥脚电压为13V。电源不工作,测300V电容上电压在关断电源后不能很快消失,可判定电源IC未振荡工作,此时应围绕IC供电查找问题,以便少走弯路。

海信TLM37E01液晶电视开机三无的故障维修 第1张
