海信LED32K1800液晶电视不开机的故障维修

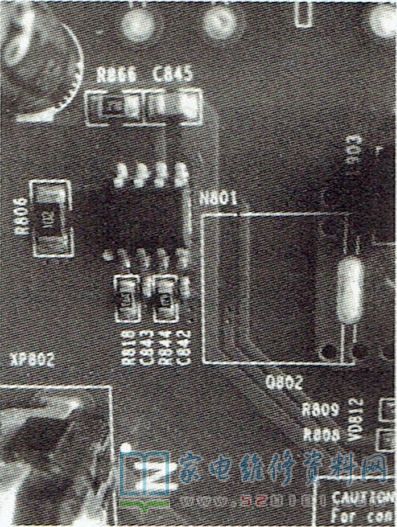

      接修一台海信LED32K1800液晶电视，故障表现为上电后电源指示灯不亮，不开机。拆机目测，三合一主板(板号:RSAG7.820.6662/ROH)上无明显损坏的元件，测保险丝F801( 4A/250V)已熔断，开关管v801(B7S65)击穿。更换上述损坏的元件后通电，测主滤波电容C805 ( 82uF/450V)引脚上电压为300V(正常)，但电源次级无12V和背光电压(70V)输出，说明开关电源电路未工作。测电源集成块N801 (OZ5317GN)的供电端⑧脚电压为0V。断电后测N801⑧脚外接元件及整流二极管VD804、VD810(均为FR107)正常，贴片电阻R806阻值也正常，但N801⑧脚对地短路(见图1)，判断N801损坏。将N801换新，通电试机，图像、声音均正常，故障修复。
