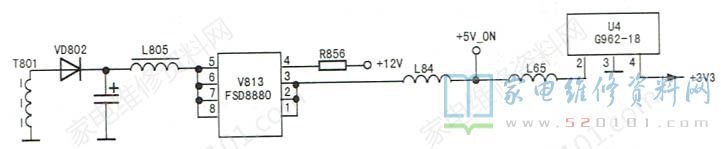

上门检修一台海信TLM32V86K型液晶电视，上电后蓝灯亮，但是不开机，此机主板板号为RSAG.820.2051/ROH。根据故障现象分析，怀疑软件有问题。找到主板上预留的升级插座CN5 ( 旁边标有3.3V、RX、TX、GND)，先测量此插座中的3.3V电压，发现仅为0.4V，这明显异常。该路3.3V供电由稳压器U4(G962-18)产生，如图1所示。
测量U4的②脚输入电压为0.4V，正常电压应为5V。顺着线路查找，+5V_ON电压由电源板(型号:RSAG7.820，2059/ROH)上V813( FSD8880)切换控制而来。测量12V电压正常，v813的④脚控制电压为12V，⑤~⑧脚输入5V也正常，但①~③脚输出电压约为0.4V，判断V813损坏。由于手头无该元件，于是将V813的⑤~⑧脚与①~③脚短接后试机，故障排除。
提示:有些液晶电视的供电控制部分不能短接，否则会影响主板供电时序，从而导致不开机，或者出现其他异常故障。
