海信H55E3A液晶电视指示灯不亮不开机的故障维修

2022-05-25 05:33:44  阅读 260 次 评论 0 条
摘要:

接修一台海信H55E3A液晶电视(MSD6A648 机芯),故障表现为三无,拆机检查滤波电容C810两端为300V,无12V或待机9V电压输出,查12V和背光90V无短路,检查MOS管Q803,Q804以及

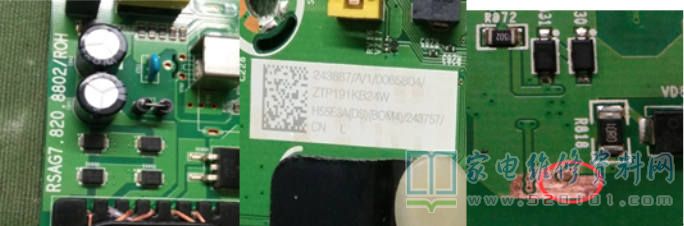

     接修一台海信H55E3A液晶电视(MSD6A648 机芯),故障表现为三无,拆机检查滤波电容C810两端为300V,无12V或待机9V电压输出,查12V和背光90V无短路,检查MOS管Q803,Q804以及外部电路正常,测量N803(IDP2303)第三脚VCC对地阻值,万用表二极管档交换表笔得到阻值分别为480和680不正常(正常应该是二极管特性)。第三脚是通过开关变压器产生的VCC1通过调整三极管得到的VCC供电,检查整流电路未发现异常,怀疑N803不良,更换N803后第三脚对地阻值有所提高(主板受热所致)但仍不正常,判断为板材漏电所致,经过仔细查找,找到漏电点,刮掉绿漆清理漏电部分,重新用绿漆封固,机器正常。

海信H55E3A液晶电视指示灯不亮不开机的故障维修 第1张
