海信LED50K220液晶电视黑屏有伴音的故障维修

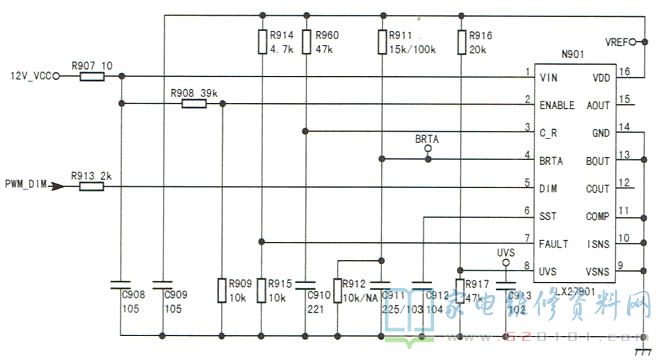

      接修一台海信LED50K220液晶电视，该机采用的是RSAG7.820.6389电源板（图纸），故障表现为黑屏，伴音正常。开机时测量灯供电插座XP903②、④脚电压无变化，判定背光电路有问题。测量N901①脚电压为12V，②脚电压为2.5V，6脚电压为5.25V ，均正常。在开机时测量N9013、⑤脚无跳变电压出现，由此判定N901无驱动脉冲输出。N901的背光亮度控制有两种方式，一是从⑤脚输入数字PWM调光信号，二是从④脚输入模拟调光信号，如图所示。

     这两种调光方式的切换受⑦脚电平控制:当⑦脚电平高于3.0V时，IC进入PWM调光模式;当⑦脚电压低于3V时，IC进入模拟调光模式。上电测得N901的④、⑤、⑦脚电压正常，转向检查③脚外接的RC振荡元件，发现电容c910漏电，换新后故障排除。
