康佳LED32F1160CF液晶电视背光不亮的故障维修

2022-12-26 20:12:35  阅读 150 次 评论 0 条
摘要:

接修一台康佳LED32F1160CF液晶电视,背光不亮。拆机后,测Pannel 12V、BKLF_EN (3.2V)及BKLT_ADJ(3.2V )电压均正常,这说明问题在背光部分。测背光供电24V正常,

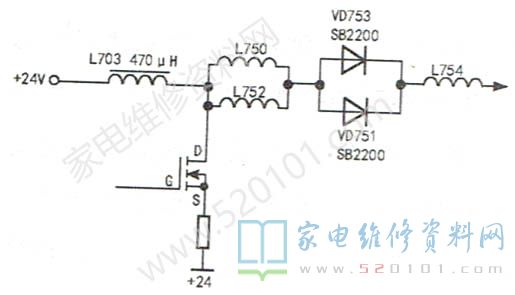

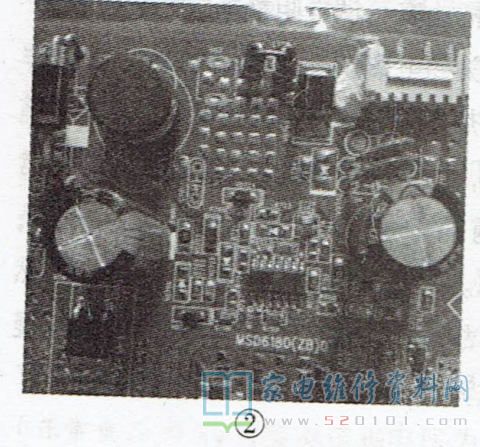

      接修一台康佳LED32F1160CF液晶电视,背光不亮。拆机后,测Pannel 12V、BKLF_EN (3.2V)及BKLT_ADJ(3.2V )电压均正常,这说明问题在背光部分。测背光供电24V正常,但升压二极管VD753两端电压都为24V,即升压电路未工作,检查该部分电路,如图1所示,发现VD753已击穿,如图2圈内所示。更换VD753后,升压输出电压为50V,故障排除。

康佳LED32F1160CF液晶电视背光不亮的故障维修 第1张

康佳LED32F1160CF液晶电视背光不亮的故障维修 第2张
