康佳LED47X8100PDE液晶电视背光不亮的故障维修

2022-12-08 19:13:13  阅读 170 次 评论 0 条
摘要:

接修一台康佳LED47X8100PDE型液晶彩电,采用35016895三合一主板,有时正常,有时背光不亮,背光不亮时AV伴音正常。故障时用镊子短路C715(C715在上屏排线下面,须关机拆开上屏排线),背

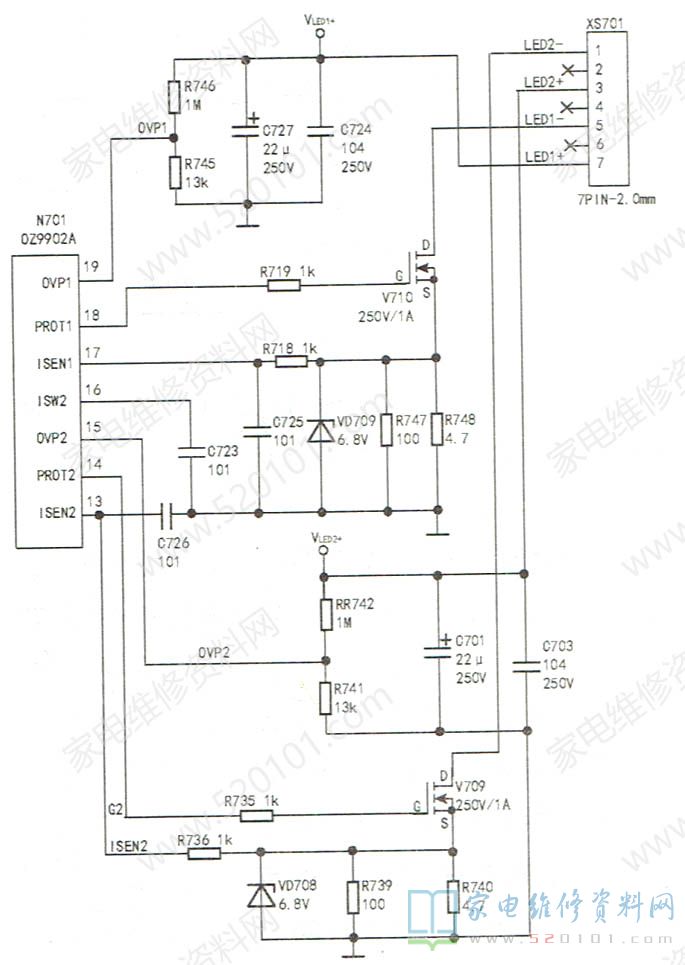

      接修一台康佳LED47X8100PDE型液晶彩电,采用35016895三合一主板,有时正常,有时背光不亮,背光不亮时AV伴音正常。故障时用镊子短路C715(C715在上屏排线下面,须关机拆开上屏排线),背光亮,用万用表测C724、C701两端电压分别为154V、 177V;V710、V709源极电压分别为0V、0.57V,栅极电压均在8V左右,漏极电压分别为0V、0.6V,相关电路如图1所示。

康佳LED47X8100PDE液晶电视背光不亮的故障维修 第1张

      分析认为LED2+电压正常,但LED1+电压偏低,致LED1灯珠处于截止状态。再测芯片OVP的19脚、15脚电压分别为3.0V、2.28V,即19脚检测到的电压反而比写脚高,说明取样电阻变值,更换R746后故障排除。

      注:拆下R746后应用洗板水或无水酒精清洗焊盘,如没有相同的贴片电阻可将原电阻清洗烘干后原样装回。
