康佳LCD24HS95液晶电视背光异常的故障维修

2022-11-20 01:36:25  阅读 166 次 评论 0 条
摘要:

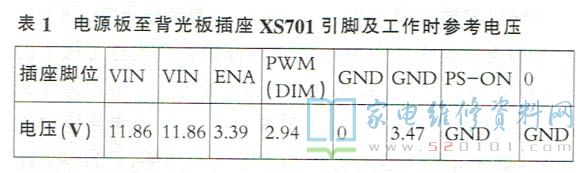

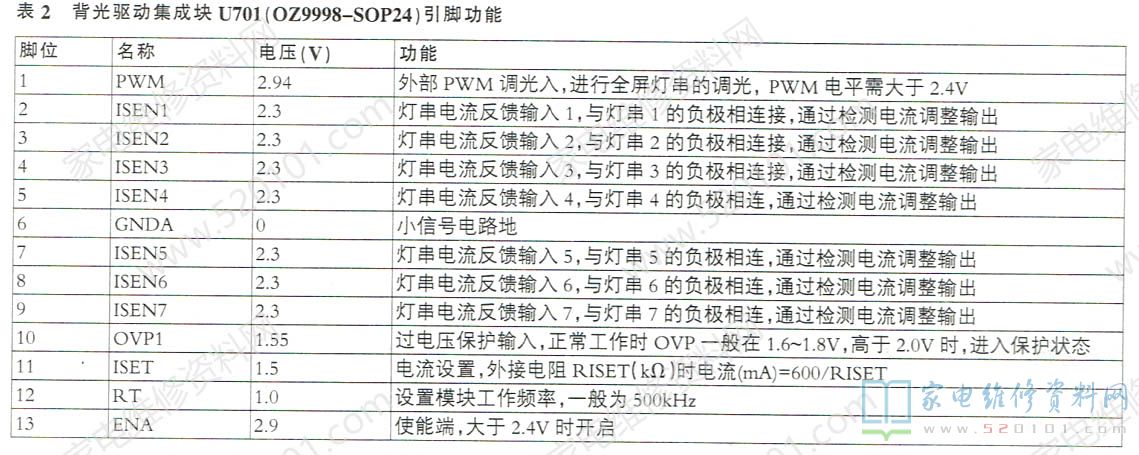

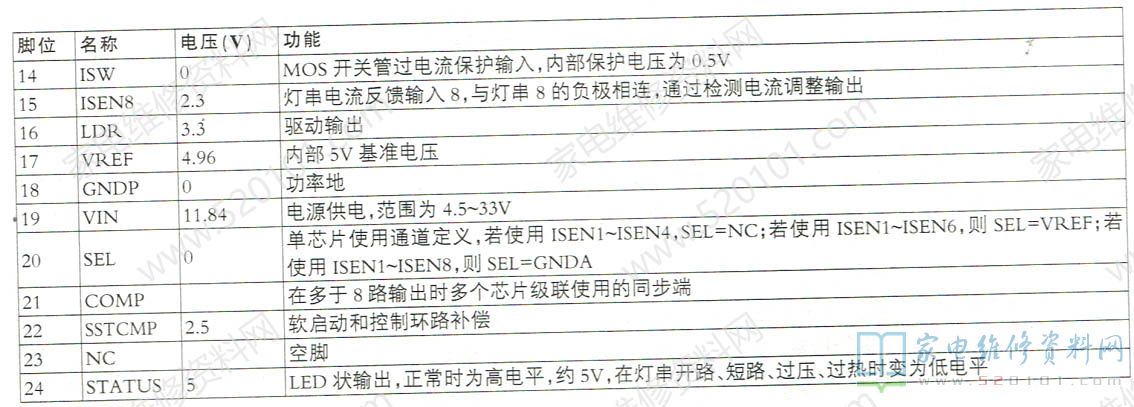

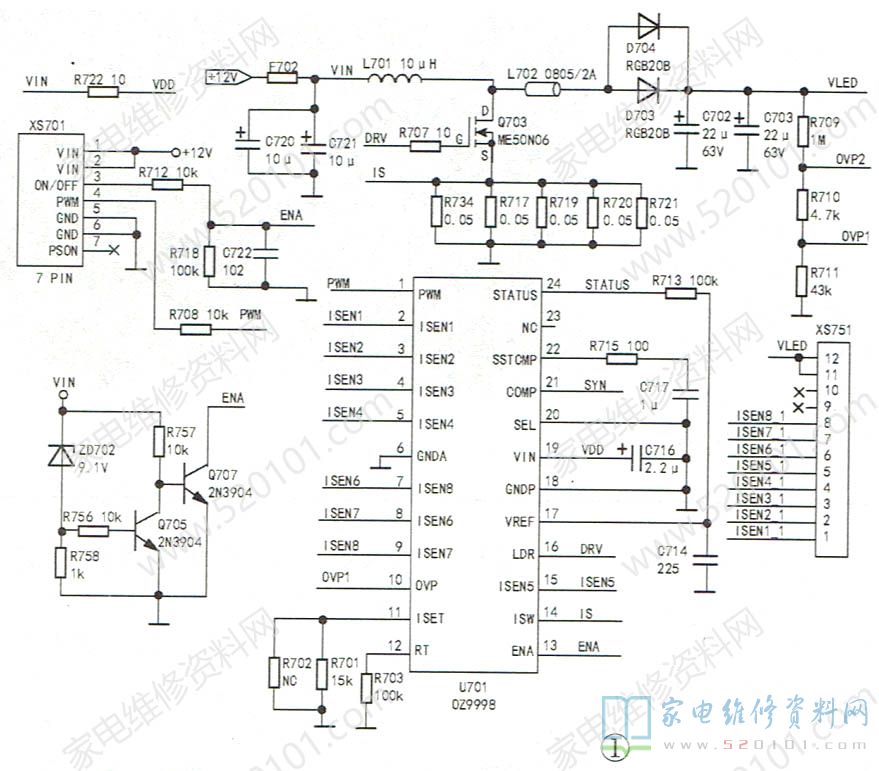

该机背光板的型号是KLD+LD12E08-01,驱动芯片采用OZ9998(U701),如图1所示,相关实测电压见表1、表2。

       该机背光板的型号是KLD+LD12E08-01,驱动芯片采用OZ9998(U701),如图1所示,相关实测电压见表1、表2。

康佳LCD24HS95液晶电视背光异常的故障维修 第1张

康佳LCD24HS95液晶电视背光异常的故障维修 第2张

康佳LCD24HS95液晶电视背光异常的故障维修 第3张

康佳LCD24HS95液晶电视背光异常的故障维修 第4张

       故障现象1:背光不亮,仔细观察可隐约看到暗画面。分析检修:查+12V电源正常,VLED无输出,驱动管Q703控制极无激励信号,说明控制芯片工作不正常,测得PWM端电压高于2.4V但ENA(使能)端电压较低,查三极管Q705、Q707没有问题,断开Q705、Q707,ENA端电压仍低,怀疑C722漏电,将其拆除后通电,背光亮。找一只1000pF贴片电容代换C722后,机器工作正常。

      故障现象2:开机背光亮一会,几秒钟后不亮。分析检修:在背光不亮时测得VLED输出电压约为+12V。怀疑LED灯串或其他异常使驱动电路进入了保护状态。在线检测电阻、电容,无漏电、短路现象。将U701芯片拆下,清理线路板后再装上试机,工作正常。第二天开机又出现同样现象,说明有元件冷态异常。检查发现C702、C703表面无异常,并联一只33uF/50V电容后,冷态后开机工作正常拆下C702、C703 检测,其容量不足10uF。因电容容量不足造成VLED电压滤波不良,芯片认为VLED输出电压过高,启动保护。更换C702、C703后机器恢复正常。

      故障现象3:背光不亮。分析检修:拆机后发现背光板上多处有异物,经查为电源板上PFC电容爆裂后电解液喷溅引起。清洗背光线路板后开机,背光灯亮一会后熄灭,与故障现象2有点相似,替换C702、C703后故障依旧,怀疑线路板清理不干净,拆下U701后仔细清理,仍未排除故障。怀疑插座XS751的引脚间漏电,于是先用酒精灌入插座静置一段时间,再用吹风机烘干试机,效果仍不理想。后找来装硬盘的透明塑料盒,将其剪成与LED背光灯排线宽度差不多的小块,反复蘸酒精在插座中拔插,再将酒精灌入插座甩干,如此反复多次清洗,烘干后试机,故障排除。
