康佳LED32F2200CE液晶电视黑屏的故障维修

2022-11-04 21:35:46  阅读 212 次 评论 0 条
摘要:

接修一台康佳LED32F2200CE液晶电视,故障现象黑屏,偶尔有闪亮现象,伴音正常。拆机后发现此机采用的是一块三合一主板,分析闪亮时图像正常,屏亮度均匀,灯条应该正常,故障在主板。实测电源输出正常,LE

       接修一台康佳LED32F2200CE液晶电视,故障现象黑屏,偶尔有闪亮现象,伴音正常。拆机后发现此机采用的是一块三合一主板,分析闪亮时图像正常,屏亮度均匀,灯条应该正常,故障在主板。实测电源输出正常,LED供电115V正常,此机背光驱动块为OZ9902C,2脚供电12V正常,1脚低电压保护电压1.7V,低于资料电压4V,拆机测量C708 1UF正常,R701 1M正常,R709 2.2M断路,用一普通2.2M电阻代换,通电试机故障已排除。

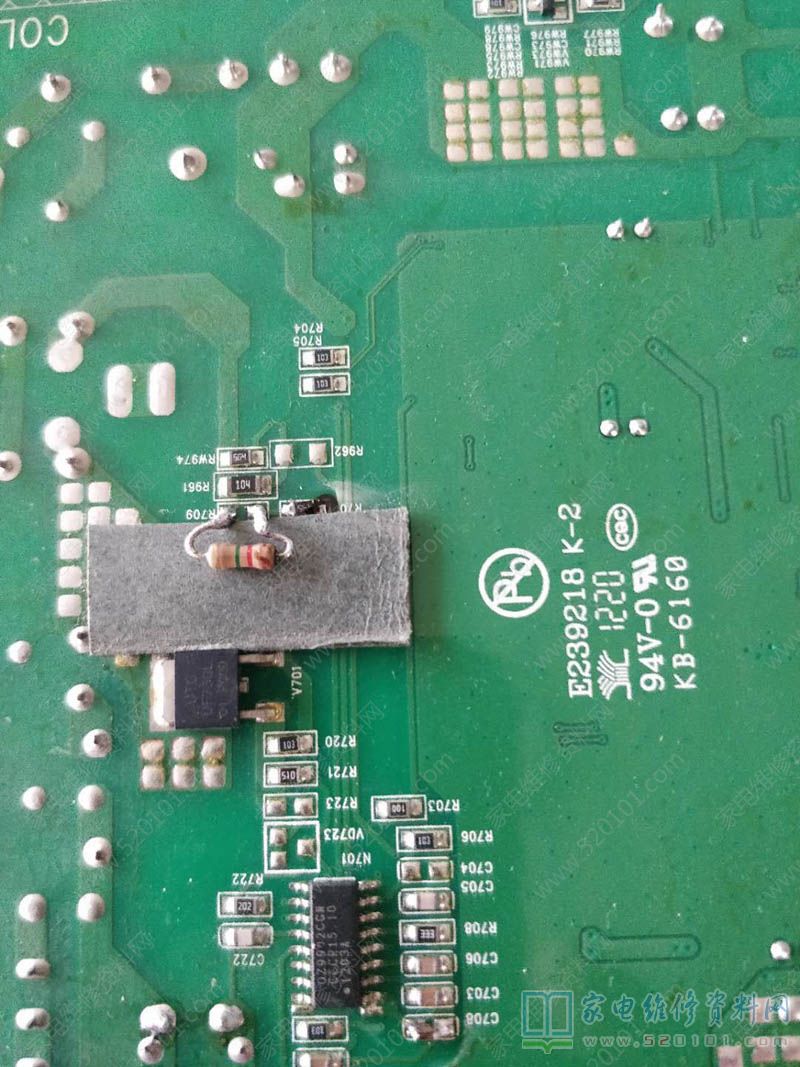

康佳LED32F2200CE液晶电视黑屏的故障维修 第1张

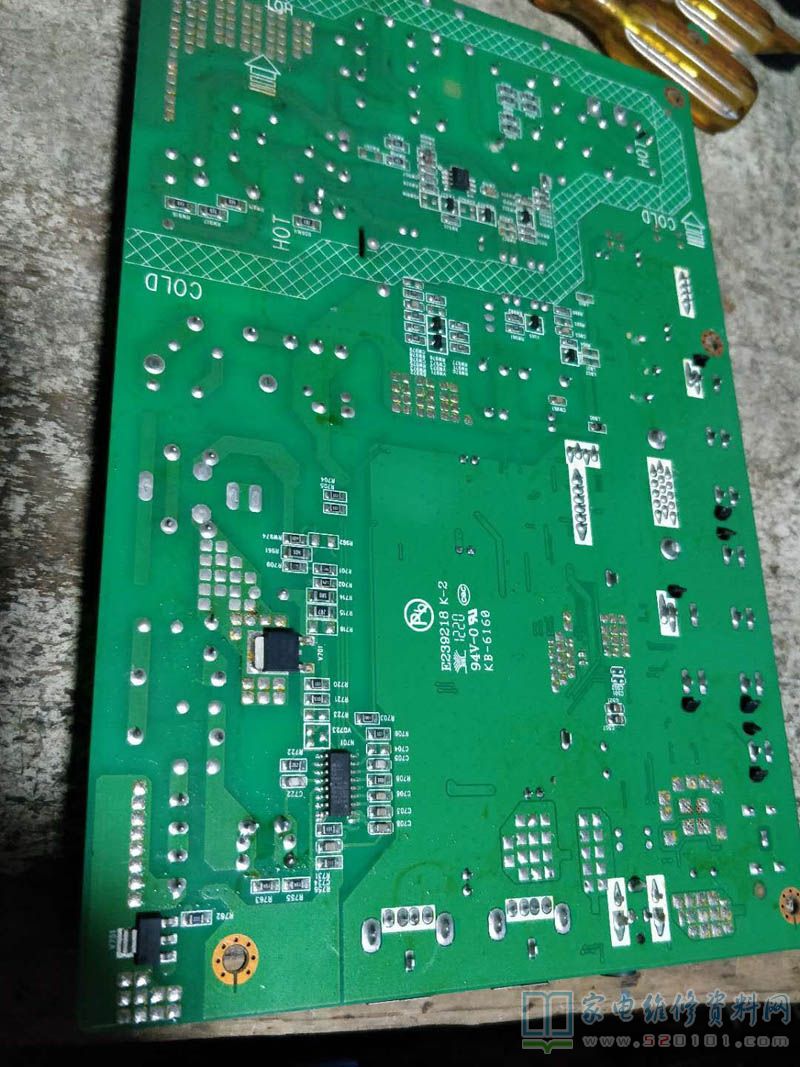

康佳LED32F2200CE液晶电视黑屏的故障维修 第2张

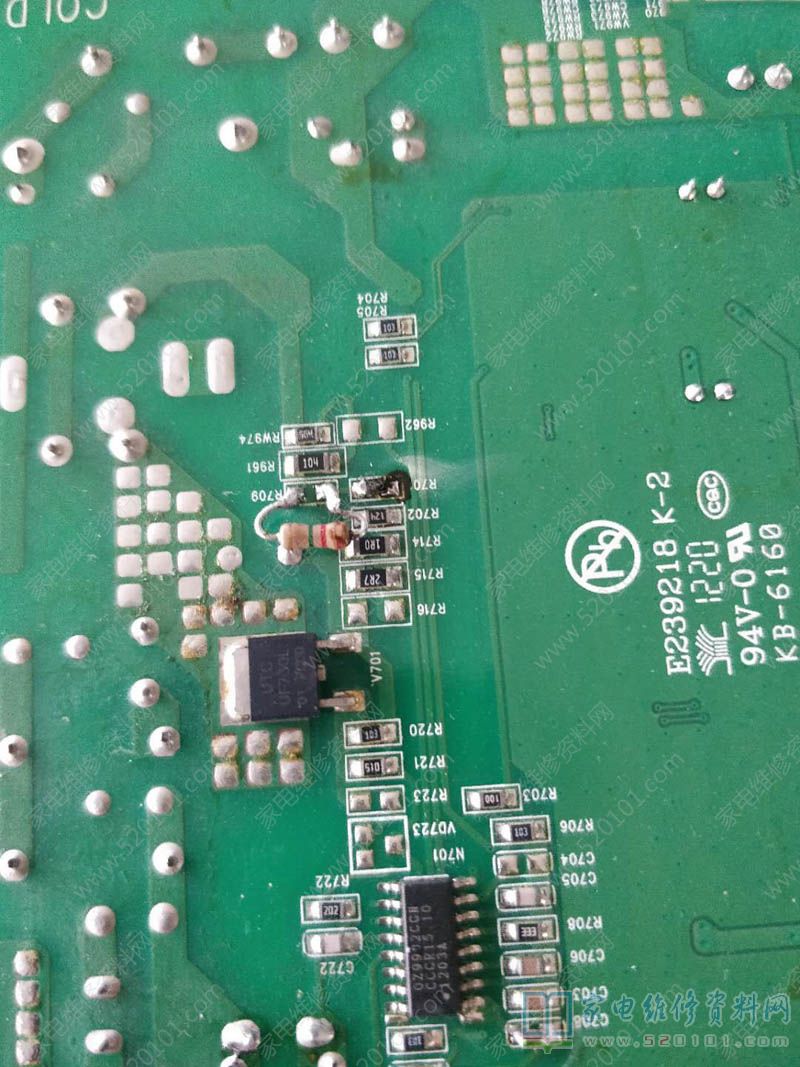

康佳LED32F2200CE液晶电视黑屏的故障维修 第3张

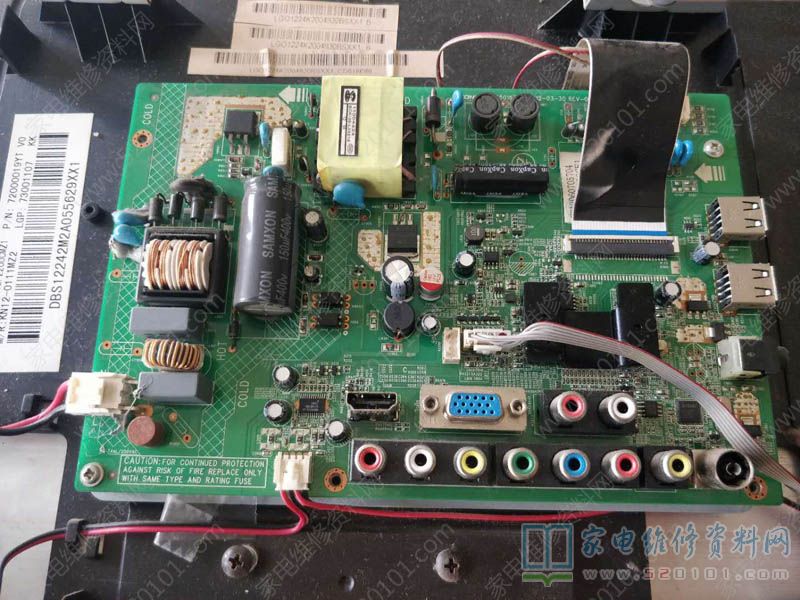

康佳LED32F2200CE液晶电视黑屏的故障维修 第4张
