康佳P25MV281彩电图像扭曲的故障维修

2022-10-23 17:35:59  阅读 110 次 评论 0 条
摘要:

接修一台康佳P25MV281高清彩电,不定时出现图像左右轻微扭曲现象,并在扭曲的同时,台标略微增大后又马上恢复正常,有时全屏绿色无图像,但伴音正常;有时伴音中有“嘭”声,但图像正常。满屏绿色现象在刚开机时

      接修一台康佳P25MV281高清彩电,不定时出现图像左右轻微扭曲现象,并在扭曲的同时,台标略微增大后又马上恢复正常,有时全屏绿色无图像,但伴音正常;有时伴音中有“嘭”声,但图像正常。满屏绿色现象在刚开机时易出现,关机后再开机可正常。通过AV端输入视频和伴音信号,故障照旧。在出现满屏绿色时,测得绿阴极电压为60V,红、蓝阴极均为110V ,这说明绿阴极电压偏低,顺着电路往前检测,从数字板输出的G基色电压为1.8V;而R、B基色电压均约为2.3V。正常时,此处三基色均应在3V~3.5V之间。此机数字解码集成块为DPTV、MV6720,是否因其供电不正常而引起绿屏呢?检测相关元件未发现异常,而后又检测了几只三端稳压块的输出电压,基本正常。

康佳P25MV281彩电图像扭曲的故障维修 第1张

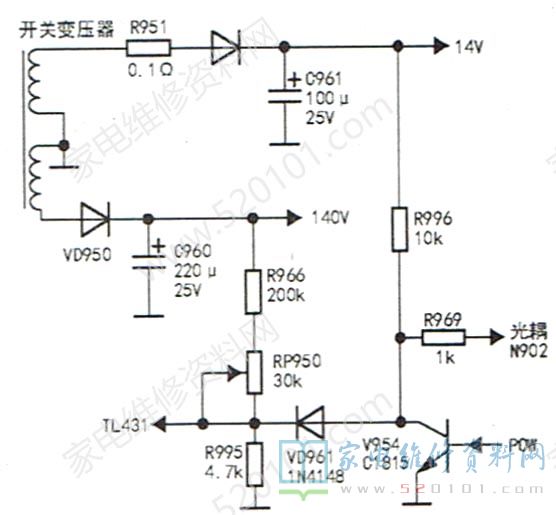

      根据经验,一机同时出现多种故障,电源异常的可能性较大。检测140V电压,发现在出现故障瞬间竟高达160V,检查电源稳压电路,如图1所示。当把位号为RP950(30kΩ)的可调电阻的阻值调在最大时,+B电压降到147V ,怀疑RP950不正常。焊下RP950测其阻值,发现其阻值在20kΩ~30kΩ之间变化。更换该可调电阻后,把阻值约调在中间位置处,+B电压正好为140V, 此时图像、伴音均正常。

      编者注:作者没因画面为满屏绿去检查绿基色信号通道,而是结合其他故障现象先检查供电,此维修思路是正确的。
