康佳LED49R70U液晶电视不开机的故障维修

2022-10-01 19:04:17  阅读 634 次 评论 0 条
摘要:

接修一台康佳LED49R7OU型液晶彩电,上电后不开机,指示灯也不亮。该机主板采用三合一板,型号是35021887。测量保险正常,电容CF919两端有300V直流电压,说明电压初级没有短路。测量12V整流管VDB

     接修一台康佳LED49R7OU型液晶彩电,上电后不开机,指示灯也不亮。该机主板采用三合一板,型号是35021887。测量保险正常,电容CF919两端有300V直流电压,说明电压初级没有短路。测量12V整流管VDB951输出端电压为0V。断电后,在路测VDB951正、反向电阻为0Ω,怀疑VDB951击穿,但拆下检测却正常,说明12V负载短路,导致电源不能正常工作。

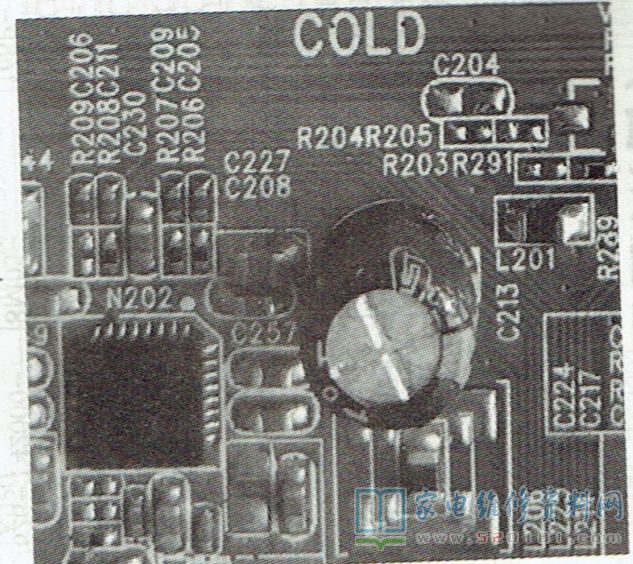

       本机信号处理电路所有供电是由VDB951输出的12V提供, 每个负载支路前面都有一只电感。先断开并联在一起的两只电感L810、L811后测量,发现前级正常、后级短路,说明12V滤波电容正常。再分别新开12V转5V电路上的L809,VDDC_1.2V电路的L805,VDDC_CPU_1.2V电路上的L806,测得级负载正常。最后断开伴音功放N202(PAM8006A)的12V供电电感L201,如图1所示,测得L201的后级短路。检查伴音功放外围12V滤波电容正常,判断N202短路,将其换新后试机,故障排除。

康佳LED49R70U液晶电视不开机的故障维修 第1张
