长虹LED39C2080i液晶电视指示灯不亮不开机的维修

2023-01-22 19:15:52  阅读 140 次 评论 0 条
摘要:

接修一台长虹LED39C2080i型液晶电视,不开机,指示灯不亮。根据现象分析有两种可能:一是电源板工作异常,二是主板电路工作异常。首先要判断故障在电源板还是在主板,拔掉电源与主板供电插座让电源板单独工作

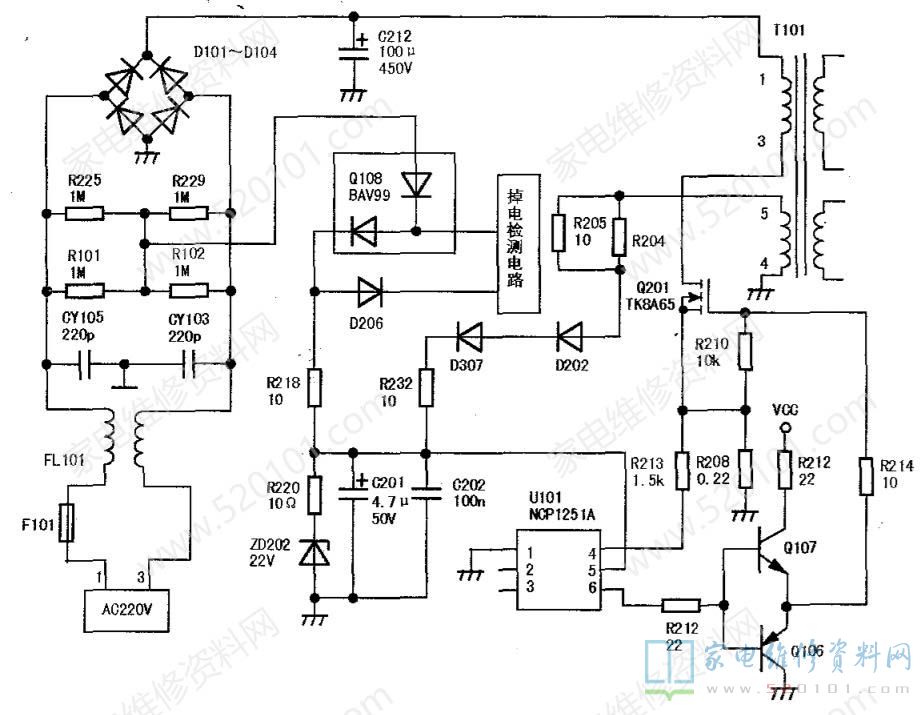

      接修一台长虹LED39C2080i型液晶电视,不开机,指示灯不亮。根据现象分析有两种可能:一是电源板工作异常,二是主板电路工作异常。首先要判断故障在电源板还是在主板,拔掉电源与主板供电插座让电源板单独工作,测量电源板插座CN201的①-③脚电压正常应该有12.3V,实测该电压0V,说明故障在电源板,首先检测整流滤波后的300V电压正常,电源初次级无明显短路,故怀疑是PWM控制芯片U101(NCP1251A)工作不正常导致,首先测量U101的⑤脚启动电压9.6V较低,正常电压为16.5V,根据电路图1可知,此电压是由220V交流电压经,上拉电阻R101、R225和下拉电阻R102、R229进行分压再由Q108整流后一路送到掉电检测电路,另一路给C201充电,当该电压充到16V时,内部启动电路开始工作,振荡器开始振荡,U101的⑥脚输出驱动信号送至Q201的栅极,MOS管开始导通,开关变压器T101①-③绕组上有电流流过,整个开关电源开始工作,工作后开关变压器T101的⑤脚输出形成19V电压给U101持续供电。根据分析,首先将掉电检测电路断开,排除因掉电检测电路故障引起的启动电压偏低,再开机测量U101的⑤脚电压仍低,断开二次供电电路R232后开机瞬间测量⑤脚电压还是9.6V,这时故障进一步缩小到一次供电电路和U101本身,断开R218,测Q108输出电压18.1V,由此判定故障在IC⑤脚内外电路中,通过检查发现断开ZD202电压恢复正常。用一只22V的稳压二极管代换ZD202并恢复断开的电路后,故障排除。
