误换行变压器导致长虹SF25800(Z)彩色电视机损失惨重维修纪实

2023-01-06 19:02:41  阅读 194 次 评论 0 条
摘要:

一台长虹SF25800(Z)型高清电视机,用户说通电没反应。拆机检查,发现T401行输出变压器(以下简称“行变”) BSC68I的高压和低压引脚几乎全通,判定T401损坏。拆下行变,接上一只60W灯泡作假负载,

      一台长虹SF25800(Z)型高清电视机,用户说通电没反应。拆机检查,发现T401行输出变压器(以下简称“行变”) BSC68I的高压和低压引脚几乎全通,判定T401损坏。拆下行变,接上一只60W灯泡作假负载,通电测+B为138V,再测开关电源其他各输出电压皆正常,至此检查完毕。我自信地告诉用户:此机就是行变BSC68I损坏造成的,待我购回行变后再来更换修理。
      三天后购得BSC68I,用万用表测其引脚通断为:1、2、3通,4、5、7、9、10通,与“受损”的行变完全一致。我迫不及待地来到用户家,换上后开机,高压瞬间出现后随即消失,行变发出较大的“吱吱"叫声,用户在旁边担心地问这是咋回事?我说:让我查查看。
      听这叫声既像是行频不对所致,又像行负载过重引起的,显然检查行负载容易些。正准备查行负载,猛然感觉到行管散热片有一股热气,用手触摸整个散热片,发现是场输出集成电路N400 (TDA4864AJ) 发烫。查N400,发现其④脚即-14V供电脚对地阻值仅为25Ω,说明N400已损坏。断开场-14V供电后开机,“吱吱"声依然,测行供电为139V,行管b极电压在-0.1V~0.1V间波动;测大IC块TDA11135PS(长虹公司掩膜后的型号为CH05T1647)的56脚(即行激励输出脚)电压为0.21V~0.31V。用吸锡器吸掉56脚上的焊锡,再通电,“吱吱”声消失,测悬空的56脚电压为0.25V~0.38V,正常的行激励输出电压为0.5V,看来大IC块也难逃厄运了。

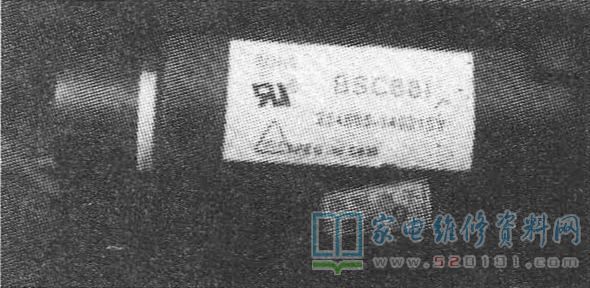

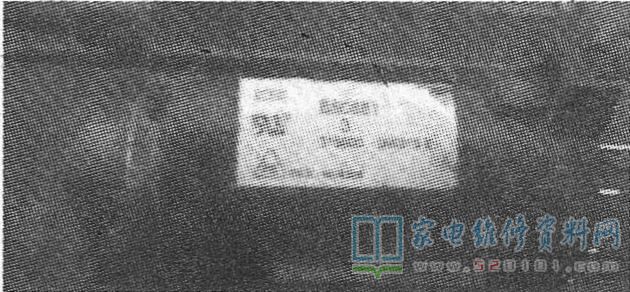

      是什么原因引起的N100和N400同时受损呢?仔细分析后原因锁定在新换的行变上。拆下新行变与受损的行变对比,原机行变BSC68I的标识下方还有一个模糊的“3”字,而我新换的只有BSC68I字样(见所附实物图1、图2),看来两个行变的低压引脚功能应该是相差较大。这时我没法再继续修下去,只得跟用户说:此机因为我所换的行变型号不对,造成其他元件受损,我得带回店里才能修好,并声明他只需付更换行变的费用,得到用户同意。

误换行变压器导致长虹SF25800(Z)彩色电视机损失惨重维修纪实 第1张

误换行变压器导致长虹SF25800(Z)彩色电视机损失惨重维修纪实 第2张

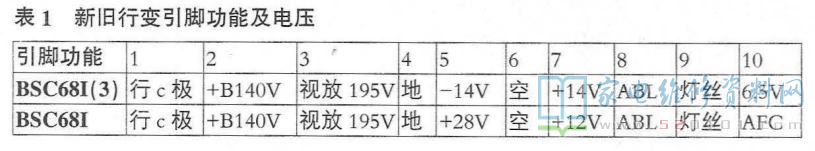

      回到店里,首先上网查BSC68I与BSC68I(3)的引脚功能及电压(见表1)。

误换行变压器导致长虹SF25800(Z)彩色电视机损失惨重维修纪实 第3张

      的确,这两个行变的⑤脚输出电压相差很大,N400场块焉有不损之理?后购得BSC68I(4),网上同行和元件商都说它与BSC68I(3)可以互换。回家后抱着侥幸心理换上新购的行变,同时更换受损的TDA4864AJ后开机,可恶的“吱吱"声立刻响起,不绝于耳;测大IC块56脚电压跟先前的一样,看来大IC块真的一命鸣呼了。由于一时购不到长虹的CHO5T1647,正好手头有一块康佳的TDA11105PS,经查它们二者的引脚功能大致相.同,何不用它一试?拆下N100(TDA11105PS),换上康佳的TDA11105PS,没想到一开机光栅、字符都出现,而且看起来很正常,但不到5s光栅和高压消失,紧接着又听见行起振光栅再次出现,如此循环....根据经验这应该是两个大块掩膜的数据不同所致,这也证明原机的CH05T1647已损坏,BSC68I(3)与BSC68I(4)可以互换。几天后收到网购的CH05T1647,换上去一切正常。

     维修小结:这次误换行变的修理经历可以说是赔了夫人又折兵,损失惨重,但我也有三点收获:1.行变的更换不是随随便便的事,要慎重要细心;2.知道了BSC68I、BSC68I (3)、BSC68I (4)三者之间的区别和联系;3.TDA111xxx系列相近的型号我们可以试着进行互换,如本次修理中用康佳的TDA11105PS代上去可以验证长虹的TDA11135PS的某些功能是否正常,这样既让我们的修理工作能顺利进行、节约时间和精力,又能让我们不会因为误判而闲置一些不常用且价格较贵的元器件,成为烫手的山芋。
     编者按:1.该作者介绍的原机行变应该再试下,因为作者第二次再换行变出现了同样的问题,场块和主块的损坏可能是新换行变的结果。2. 导致作者购两次行变的原因,应该是行变误判引起。因为BSC68I行变①、②③脚是行变的初级绕组,而作者描述的其他脚之所以相通,是因为它们都共用④脚。由此可见,通过测量脚相通就判定行变损坏会出现错误。要正确判定行变质量还是需看电路图或对比测量,以确定各绕组在路状态。3.行变替换时需注意型号后面带的数字或字母,若后缀不同,行变功能也将不同,不能互换。4.作者称“高压端与低压端相通”。什么是“高压端”?所谓的“高压端”应该是高压帽、聚焦极和加速极,行变的其他脚不能称作高压端。我们通过此例的介绍,应明白该文作者浪费许多时间和费用的原因,并以此为戒,少走弯路。
