长虹HS488-4N01电源板无电压输出故障维修

2023-01-03 18:53:25  阅读 178 次 评论 0 条
摘要:

故障现象1:12V/24V电压无输出,屡烧NCP1396AG。分析检修:通电后测量5VS待机电压输出正常,但二次开机后无12V/24V电压输出,同时5VS待机电压降为0V。U2 (NCP1653ADR)、U3(

      故障现象1:12V/24V电压无输出,屡烧 NCP1396AG。分析检修:通电后测量5VS待机电压输出正常,但二次开机后无12V/24V电压输出,同时5VS待机电压降为0V。U2 ( NCP1653ADR)、U3(NCP1396AG)的供电均由U1( NCP1271)组成待机电源电路提供,断开供电电路中的控制三极管Q4( 2N4401),此时待机5VS电压恢复正常,说明故障与U2或U3有关。分别测量U2的⑧脚、U3的12脚对地阻值,发现U3的12脚已经对地短路。更换U3后开机后仍无12V/24V电压输出,且U3的12脚再次对地短路。仔细检查U3的外电路,发现15脚的外接元件Q12( BT3906 )、D18( IN4148 )均已经击穿,将上述损坏元件换新后试机,故障排除。
      故障现象2:无12V/24V电压输出。分析检修:通电后测量5VS待机电压正常,但二次开机后没有12V/24V 电压输出。测量U3(NCP1396AG) 的12脚有15V供电电压,PFC电压滤波电容E10(220uF/450V)两端电压约为398V,说明开/待机控制电路与PFC电路工作正常,故障应在由U3( NCP1396AG )组成的电路中。测量Q15( 18N50)、Q13( 18N50 )、N5(PC817)、N6(TL431)等元件均正常,判断U3失效,将其换新后故障排除。
      故障现象3:无12V/24V电压输出。分析检修:通电测量5VS待机电压正常,二次开机后没有12V/24V 电压输出,此时测量U3(NCP1396AG)的12脚供电电压为0V,显然异常。此电路供电由开关变压器T1( BCK-228310 )的③-⑥绕组产生,并由二极管D6(FR107)整流、电容E1(47puF/50V )滤波。测量E1两端电压为正常值20V,但三极管Q4(2N4401)的b极电压为0V,不正常(正常时应为16V),经查与Q4的b极相连的16V稳压二极管ZD2(1N4745)失效,更换ZD2后故障排除,此时测量U3的12脚电压为15V。

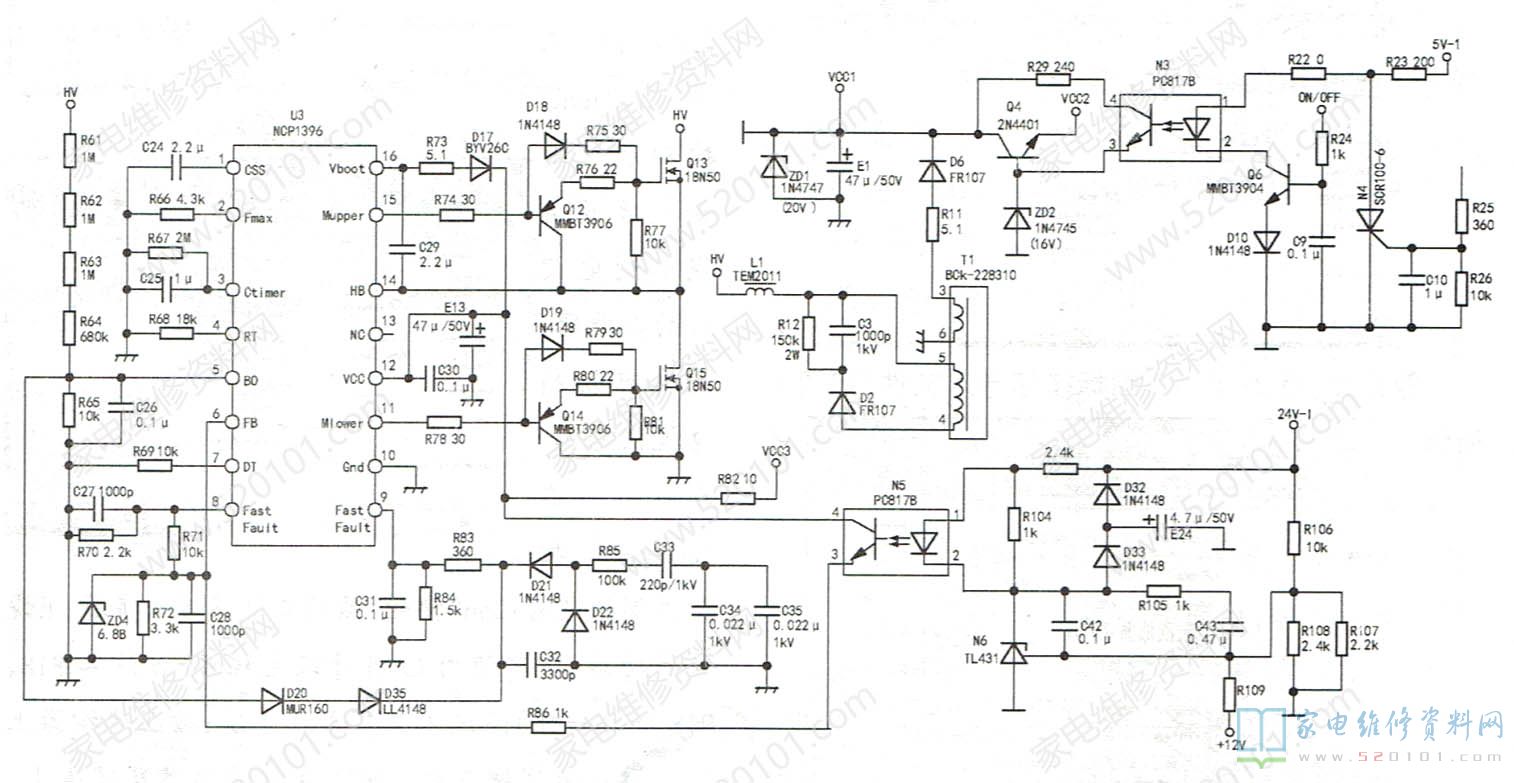

       图1为该电源板部分相关电路。
