长虹LED32B1000C液晶电视指示灯闪一下就灭不开机

2022-12-09 18:39:16  阅读 8 次 评论 0 条
摘要:

接修一台长虹LED32B1000C型(LS39A机芯)液晶彩电,指示灯闪一下就灭,不开机。上电开机测主板插座J1⑧~10脚12.3V电压瞬间有,随后消失。拔下J1,再测电源输出12V电压仍不稳定,说明故障在

     接修一台长虹LED32B1000C型(LS39A机芯)液晶彩电,指示灯闪一下就灭,不开机。上电开机测主板插座J1⑧~10脚12.3V电压瞬间有,随后消失。拔下J1,再测电源输出12V电压仍不稳定,说明故障在开关电源。该机电源型号为HSS35D-1MF 140,其振荡控制IC型号是NCP1251A

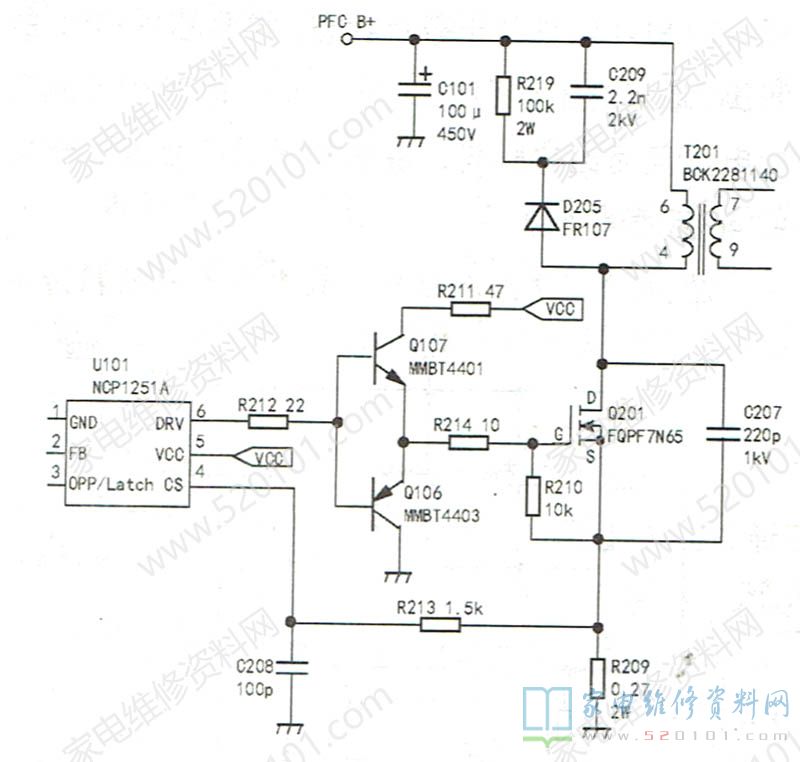

     对开关变压器T201次级的12V整流滤波元件D303、C332~C334检查,没发现异常,又对功率管Q201及驱动管Q106、Q107电路进行检查,发现开关管D极所接阻尼振荡泄放电路中D205对应的印刷板有变色现象,说明此处发热严重,测量D205,发现D205正反向阻值变小,更换D205后上电,12.3V电压恢复正常,故障排除。D205与C209、R219组成阻尼振荡波形的衰减电路,如图1所示,其作用是在Q201截止时对尖峰脉冲进行吸收,以防Q201过压损坏。

长虹LED32B1000C液晶电视指示灯闪一下就灭不开机 第1张
