长虹3D46C2000i液晶电视不开机的故障维修

2022-12-08 23:33:54  阅读 248 次 评论 0 条
摘要:

接修一台长虹3D46C2000i液晶电视,故障不开机 ,拆机检测发现K15A50D烧了,保险管也烧了,在某宝里买回15a50d和FA5591,焊上测量发现5591的第一脚电压1.8v,8脚0.19V, 8

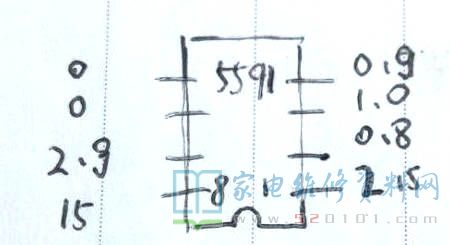

      接修一台长虹3D46C2000i液晶电视,故障不开机 ,拆机检测发现K15A50D烧了,保险管也烧了,在某宝里买回15a50d和FA5591,焊上测量发现5591的第一脚电压1.8v,8脚0.19V, 8脚供电电压没有,看图发现还有个控制三极管Q301到光耦,在排插con102的ps-on到12v之间接个10k电阻模拟cpu控制信号,在测量5591的8脚12v不稳,测量450v100uf电容两端378v不稳,焊下测量发现已无容量了,换后测量399v,其他输出电压都正常了。

      附:创维168P-P50EXR-01电源板电路原理图

长虹3D46C2000i液晶电视不开机的故障维修 第1张
