长虹43Q1F液晶电视不开机的故障维修

2022-12-08 19:55:30  阅读 192 次 评论 0 条
摘要:

接续一台长虹43Q1F型(ZLS59G-iP-1机芯)液晶彩电,灯不亮,遥控、本机键不开机。该机电源、背光电路和信号板做在一块电路板上。测量开关电源电压输出插座CON19的⑧脚~10脚的12v电压正常。1

      接续一台长虹43Q1F型(ZLS59G-iP-1机芯)液晶彩电,灯不亮,遥控、本机键不开机。该机电源、背光电路和信号板做在一块电路板上。测量开关电源电压输出插座CON19的⑧脚~10脚的12v电压正常。12V电压在信号板上经U11形成5VSB电压,5VSB和12V电压都经双开关U6进行开/待机控制,分别输出+5V和12Vnor电压。检查后发现故障出在5VSB电压形成电路上。测量U11的⑧脚电压为0.95V左右,断电后测量U11的⑧脚对地均短路,取下U11后⑧脚不再短路,说明⑧脚所接后级电路有故障。细查⑧脚外LC滤波元件,发现贴片元件C83表面有黑点,更换C83后故障排除。

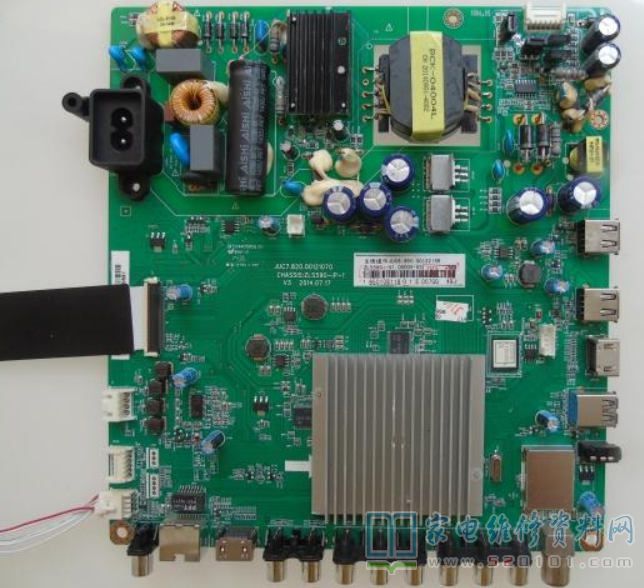

长虹43Q1F液晶电视不开机的故障维修 第1张
