长虹LED29B1000C液晶电视光栅故障的维修

2022-11-30 20:06:18  阅读 168 次 评论 0 条
摘要:

液晶彩电光栅暗的原因有:灯串供电电压低或个别灯珠变质,上屏电压不足,或者LVDS屏线连接头氧化致使高速传输的低摆幅IVDS信号衰减。检修的关键点是逻辑板与LED灯串供电端。 故障现象1:

      液晶彩电光栅暗的原因有:灯串供电电压低或个别灯珠变质,上屏电压不足,或者LVDS屏线连接头氧化致使高速传输的低摆幅IVDS信号衰减。检修的关键点是逻辑板与LED灯串供电端。

       故障现象1:开机后屏上光暗。分析维修:电源输出的12V、5V和送往背光驱动电路的42V电压都正常,加在LED灯串上的电压为正常值120V,由此判断主板、背光电路、背光灯基本工作。测量逻辑板12V供电,发现此电压时有时无,而主板上输出的12V是稳定的,用连接线将12V直接连接到逻辑板上,光栅恢复正常,由此推断上屏线有故障。断电检查LVDS排线及插口,先用橡皮擦除去插头上的污垢,再用卡带复活剂涂抹在插口上,插好上屏线后开机,故障排除。

      卡带复活剂是一种采用合成油的电气接点防锈润滑剂,用于插座接口、卡槽等地方,能有效地防止接触不良现象。

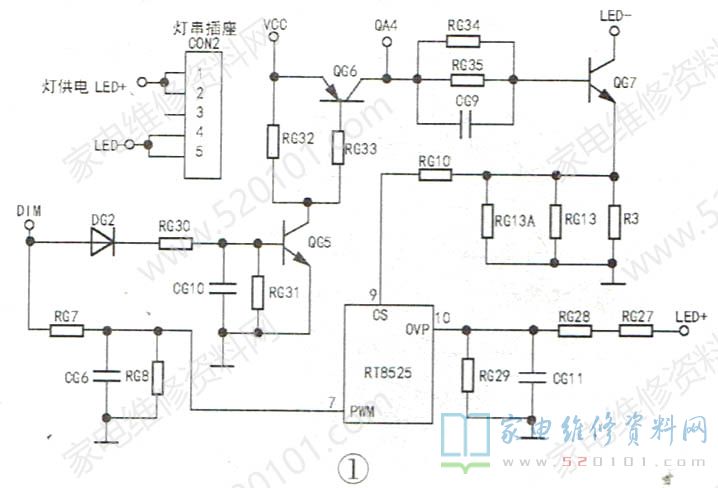

      故障现象2:画面亮度不够,白天根本看不清图像;调节亮度时感觉不到亮度有多大变化。分析检修:测逻辑板供电12V正常,但LED灯串供电仅为100V,低于正常值(120V),显然灯供电不足是导致此故障产生的主因。该机背光电路做在MPS35D-1MF 240二合一电源板上,背光控制块采用RT8525,根据经验判定背光驱动稳压电路有故障,如图1所示。

长虹LED29B1000C液晶电视光栅故障的维修 第1张

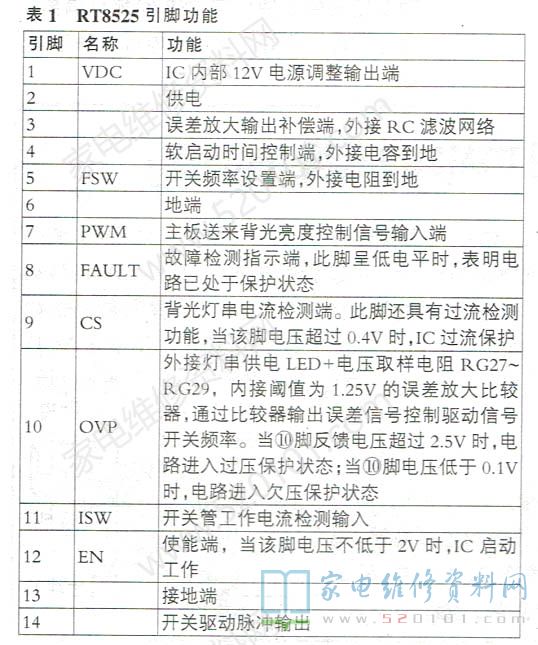

   数字DIM脉宽信号经DG2、CG10转换成变化的直流电压,控制QG5~QG7的导通程度,即改变QG7的c、e极间电阻。由于QG7串接在灯串负端,其c、e极等效电阻的改变,即可改变流过灯串的电流,达到亮度控制的目的。RG13、RG13A上的电压还接入RT8525⑨脚,通过内电路控制驱动信号开关转换频率实现对灯电压的调整。 RT8525引脚功能见表1。

长虹LED29B1000C液晶电视光栅故障的维修 第2张
      由于该机LED灯上电压不足,故重点检查RT8525 10脚外接的取样反馈电路,发现RG28阻值变小(正常值为560kΩ), 换新后LED+电压升为120V,光栅亮度恢复正常,①脚电压也恢复为2.1V。注:MPS35D-1MC220、MPS35D-1MF260、MPS35-IMF241、MPS35D-1MF 240、MPS35D-1MF190等型二合一电源板的背光电路与此型机基本相同。
