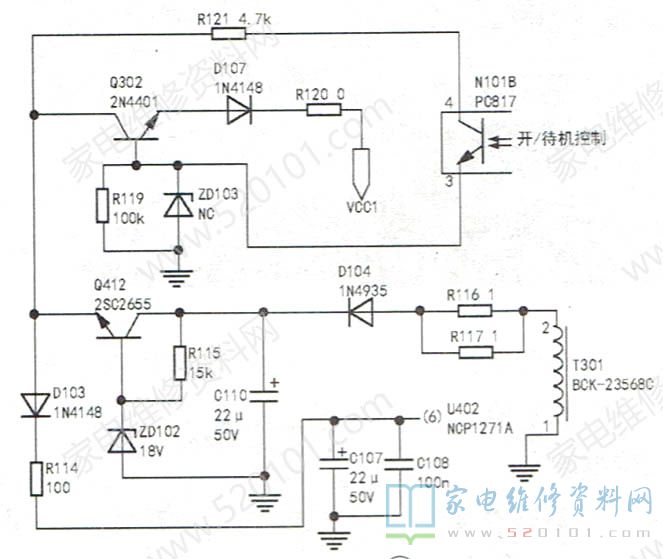

接修一台UD49C6000iD型液晶彩电(ZLS47H-I机芯)，热机后背光熄灭，伴音正常。该机用的电源板型号是HSL60D-12M7 110-1，电源采用NCP1271作12.3V电压和背光电路工作电压形成的控制块，PFC校正控制块采用FAN5591，LED驱动块采用NCP1393，LED电流控制电路采用CAT4026。故障时测电源板输出12.3V正常，灯供电LED+为0V，怀疑故障与背光电路元件热稳定差有关。检测以NCP1393和CAT4026组成的LED灯串供电形成及灯过压、过流检测电路，发现U501( NCP1393 )①脚(vCC1)电压在12.4V左右，低于正常值14V。vCC1电压来自开关电源变压器T301①-②绕组，如图1所示。
①-②绕组感应脉冲经D104整流、C110滤波，再经由Q412、ZD102稳压后得到17.3V电压，送给Q302 c极。二次开机后，光耦N101导通，Q302基极得电而导通，17.3V电压通过Q302、D107接入U501①脚。检查发现ZD102热稳定性差，换新后U501①脚电压上升到13.8V，故障排除。
